Что такое геодезическое оборудование: виды, классификация и назначение
Любое строительство, землеустройство или промышленный монтаж начинается с измерений. Нельзя заложить фундамент «на глаз», проложить дорогу без понимания рельефа или разделить земельный участок без точных границ. Ещё сто лет назад геодезисты работали с простыми механическими приборами — нивелирами и теодолитами — и тратили дни на то, что сейчас делается за часы. Сегодня на смену оптическим трубам и ручным вычислениям пришло геодезическое оборудование — целый класс высокоточных электронных устройств, которые позволяют определять координаты, расстояния и высоты с миллиметровой точностью.
В этой статье мы разберём, что именно скрывается за термином «геодезическое оборудование», какие виды приборов существуют, как они классифицируются и в каких сферах применяются. Материал будет полезен как начинающим специалистам, так и тем, кто только выбирает инструменты для своих задач — от кадастровых работ до контроля монтажа промышленного оборудования.
Что такое геодезическое оборудование
В профессиональной среде геодезическое оборудование — это совокупность приборов и устройств, предназначенных для измерения углов, расстояний, превышений и координат точек земной поверхности или объектов на ней. Результаты этих измерений используются для создания топографических планов, выноса проектов в натуру, контроля строительства, оформления земельной документации и множества других задач.
Простыми словами: если вам нужно узнать, где находится точка А относительно точки Б, под каким углом и на каком расстоянии — вы используете геодезический прибор.
Главное отличие современного геодезического оборудования от «дедовских» методов — автоматизация. Электронные тахеометры сами вычисляют координаты, спутниковые приёмники определяют положение в пространстве за секунды, а лазерные сканеры создают трёхмерные модели объектов, не требуя пошаговых измерений каждой точки.
Основные виды геодезического оборудования
Всё многообразие геодезических приборов можно разделить на несколько больших групп по принципу действия и решаемым задачам.
1. Тахеометры — универсальные измерители
Тахеометр — это самый распространённый тип геодезического оборудования. Он объединяет в себе теодолит (измерение углов), дальномер (измерение расстояний) и микрокомпьютер (вычисление координат). Современные модели бывают электронными (требуют оператора) и роботизированными (автоматически сопровождают цель, позволяя работать одному человеку).
Для чего нужен тахеометр:
- вынос осей зданий и сооружений на местность;
- топографическая съёмка участков;
- исполнительная съёмка построенных объектов;
- контроль вертикальности конструкций.
Тахеометр хорош везде, где нужна высокая точность (от 1 до 5 угловых секунд) и работа на открытой местности. Его главный недостаток — необходимость прямой видимости между прибором и точкой (со штативом и вехой).
2. GNSS-оборудование — спутниковая геодезия

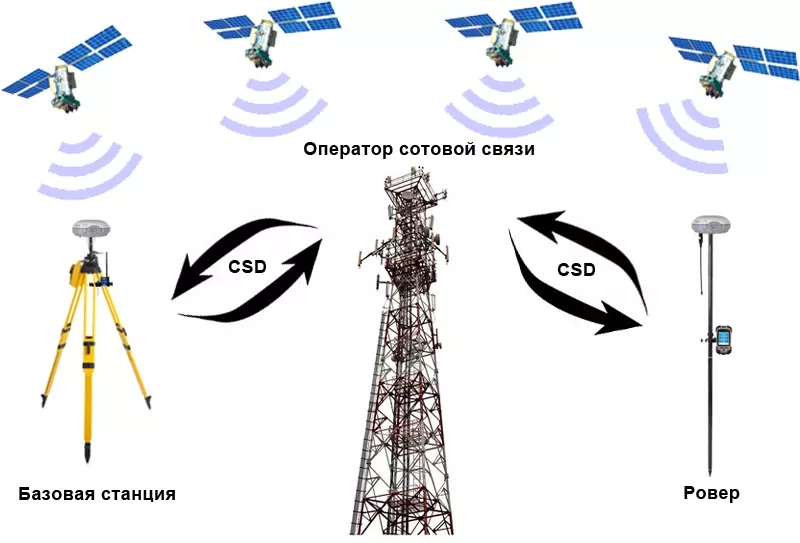

GNSS-приёмники (ГНСС — глобальные навигационные спутниковые системы, включая GPS, ГЛОНАСС, BeiDou, Galileo) работают со спутниками. В отличие от бытовых навигаторов, геодезические GNSS-приёмники обеспечивают точность от 1 до 10 миллиметров в зависимости от режима. Обычно они продаются в виде комплектов: базовая станция + ровер (подвижный приёмник) + полевой контроллер. База стоит на точке с известными координатами и передаёт поправки на ровер, который свободно перемещается по участку.
Для чего нужны GNSS-комплекты:
- кадастровые и межевые работы (определение границ участков);
- крупные топографические съёмки (сотни гектаров);
- строительство дорог, трубопроводов, ЛЭП на больших протяжённостях;
- вынос точек в натуру без вехи и отражателя.
Главное преимущество — не нужна прямая видимость между базой и ровером (работают по радиоканалу или через интернет). Ограничения — возможны проблемы в густой застройке, лесополосах, глубоких карьерах, где плохой приём спутников.
3. Нивелиры — для контроля высот

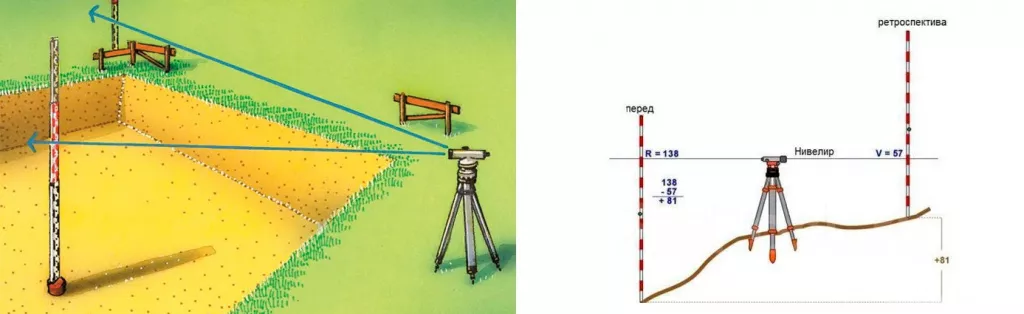

Нивелир — это прибор для измерения разницы высот между точками (превышений). В отличие от тахеометра он не измеряет углы и расстояния в горизонтальной плоскости. Нивелиры бывают оптическими (самый простой и надёжный), лазерными (самонивелирующимися) и цифровыми (автоматически считывают штрих-код на рейке).
Для чего нужны нивелиры:
- выравнивание оснований под фундаменты;
- контроль уклонов дорог, трубопроводов, полов;
- вертикальная планировка участков;
- геометрическое нивелирование при строительстве мостов и тоннелей.
Если ваша задача — только «сделать пол горизонтальным» или «проверить высотные отметки котлована», нивелир будет дешевле и проще в работе, чем тахеометр.
4. Лазерные сканеры (включая SLAM) — для 3D-моделей
Лазерный сканер — это устройство, которое автоматически измеряет миллионы точек в секунду, создавая «облако точек» — точную трёхмерную модель объекта. Статические сканеры устанавливаются на штатив и вращаются. SLAM-сканеры (Simultaneous Localization and Mapping) — мобильные устройства, которые можно носить за спиной в рюкзаке на специальном креплении, а также перемещаться на электро-самокате, машине и даже в поезде! Они формируют облако точек, которое можно обработать в специализированном ПО и получить визуализацию местности с точными координатами любой точки изображения.
Для чего нужны лазерные сканеры:
- обмеры зданий и сооружений для реставрации или BIM-моделирования;
- подсчёт объёмов отвалов, складов, насыпей;
- сканирование тоннелей, шахт, подземных парковок (где нет GPS);
- архитектурные обмеры фасадов с высокой детализацией.
Это самое дорогое и высокотехнологичное оборудование, но для сложных объектов оно незаменимо.
Классификация геодезического оборудования по назначению
Чтобы было проще ориентироваться, вот сводная таблица основных типов оборудования и типовых задач:
| Тип оборудования | Основная функция | Типовая точность | Где применяют |
|---|---|---|---|
| Тахеометры | Углы, расстояния, координаты | 1–10″ (угол), 2–10 мм (расстояние) | Строительство, топосъёмка, вынос проекта |
| GNSS-комплекты | Координаты по спутникам | 10–30 мм (RTK), 2–5 мм (статика) | Кадастр, дороги, большие участки |
| Нивелиры | Превышения (разница высот) | 0,5–3 мм на 1 км хода | Высотные работы, фундаменты, планировка |
| Лазерные сканеры | 3D-модели (облака точек) | 1–6 мм на 100 м | Архитектура, промышленность, тоннели |
| Лазерные рулетки | Расстояние (до 200 м) | 1–3 мм | Внутренние обмеры, подсчёт материалов |
Примеры применения в разных отраслях
Строительство зданий и сооружений
На стройплощадке геодезическое оборудование используется на всех этапах:
- Начало работ: вынос осей здания в натуру (тахеометр или GNSS).
- Котлован: контроль глубины и откосов (нивелир, тахеометр).
- Монолитные работы: проверка вертикальности опалубки, высот отметок.
- Отделка: контроль плоскостности полов, стен, потолков (нивелир, лазерный уровень).
Типовой набор: тахеометр (точный) + нивелир (для высот) + GNSS (если участок большой).
Кадастровые и землеустроительные работы
Для определения границ земельных участков, постановки на кадастровый учёт, межевания требуется соблюдение нормативной точности. Чаще всего используют GNSS-комплекты (RTK-режим) — это быстро и достаточно точно для земель поселений. В лесных массивах или зонах застройки дополняют тахеометром. Требования: прибор должен иметь действующую поверку, точность соответствовать приказу Минэкономразвития (обычно не хуже 0,1 м для земель поселений).
Промышленное оборудование и монтаж
При установке станков, конвейеров, турбин, прокатных станов нужна высокая точность (десятые доли миллиметра). Здесь применяют высокоточные тахеометры (угловая точность 0,5–1″) и электронные нивелиры с цифровыми рейками. Контролируют горизонтальность, вертикальность, соосность и параллельность осей.
Дорожное и тоннельное строительство

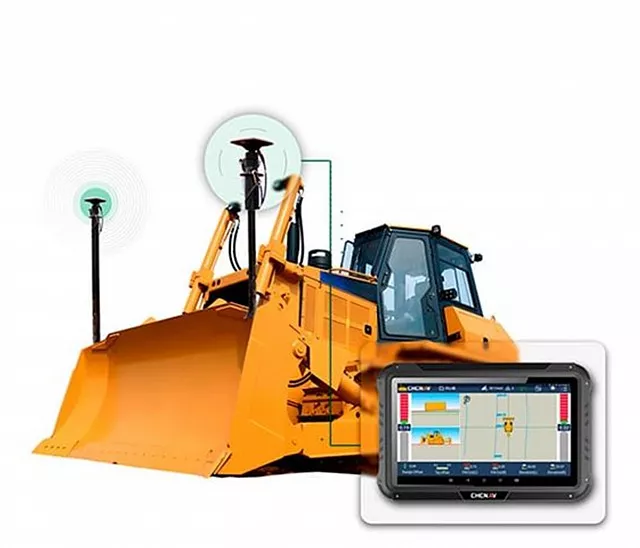

При строительстве автодорог, взлётно-посадочных полос, тоннелей геодезическое оборудование работает вместе с системами автоматического управления техникой (3D-нивелирование на бульдозерах и грейдерах). Основные приборы: GNSS-роверы, лазерные сканеры для контроля профиля, тахеометры для выноса пикетов.
На заметку: Для крупных строительных объектов часто комбинируют несколько типов оборудования — например, GNSS для выноса основных осей и тахеометр для детальной разбивки в стеснённых условиях. Лазерные сканеры идеальны для фиксации исполнительных съёмок сложных узлов.
Что делать после прочтения
Теперь вы знаете, что геодезическое оборудование — это не просто «дорогие игрушки для геодезистов», а набор точных инструментов, каждый из которых решает свои задачи. Вы понимаете разницу между тахеометром, GNSS-комплектом, нивелиром и лазерным сканером — и в каких случаях какой прибор применять.
Если перед вами стоит задача выбрать оборудование для строительства, кадастра или промышленного монтажа — следующий шаг познакомиться с конкретными моделями и комплектациями.
➜ Переходите в наш каталог геодезического оборудования. Там вы найдёте:
- тахеометры для любых задач — от общестроительных до высокоточных изысканий;
- GNSS-комплекты с поддержкой RTK и постобработки;
- нивелиры оптические, лазерные и цифровые;
- системы 3D-нивелирования и лазерные сканеры;
- всё необходимое оснащение — вехи, штативы, контроллеры, аксессуары.
Подберём решение под ваш бюджет и специфику работ.
