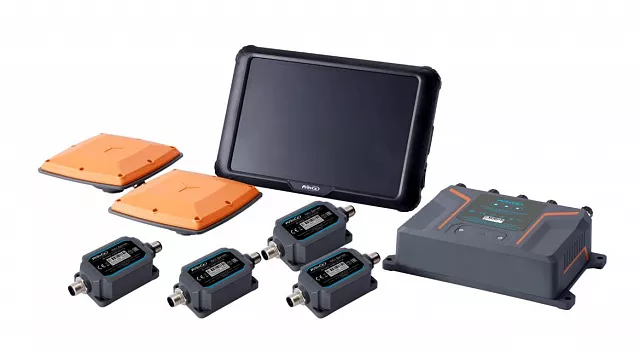

Система 3Д нивелирования PrinCe XNav10 для экскаватора

Система 3Д нивелирования PrinCe XNav10 для экскаватора

В наличии на 5-ти складах по всей РФ

Установка на технику любого производителя

Гарантия, техподдержка и сервис

Система 3Д нивелирования PrinCe XNav10 для экскаватора

СКИДКА

ГАРАНТИЯ

СЕРВИС

ЛИЗИНГ

ТРЕЙД-ИН

НАЛАДКА

Ваше персональное предложение

Цена

от 2 530 000 ₽

Тестовый монтаж

Взять в аренду

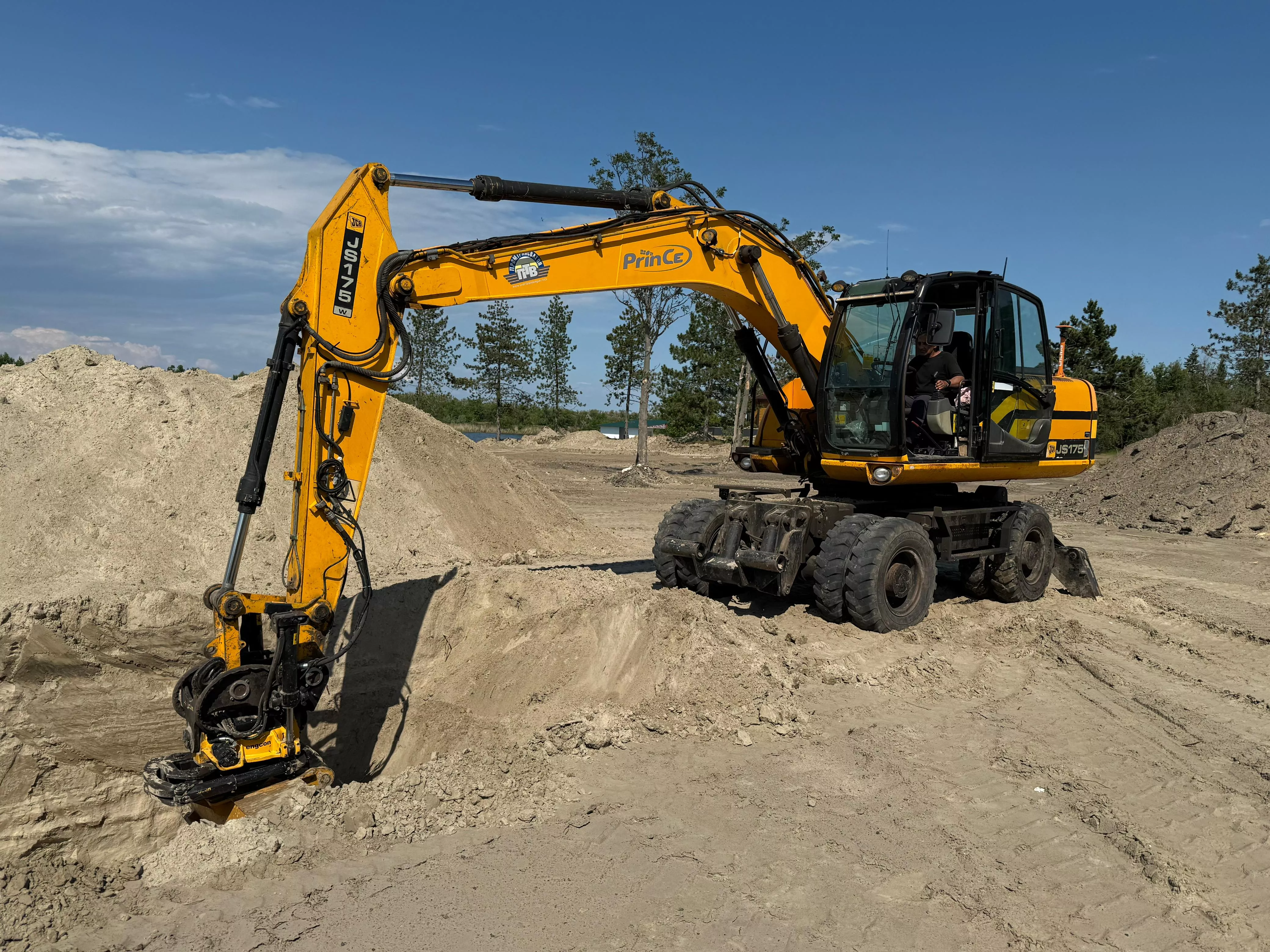

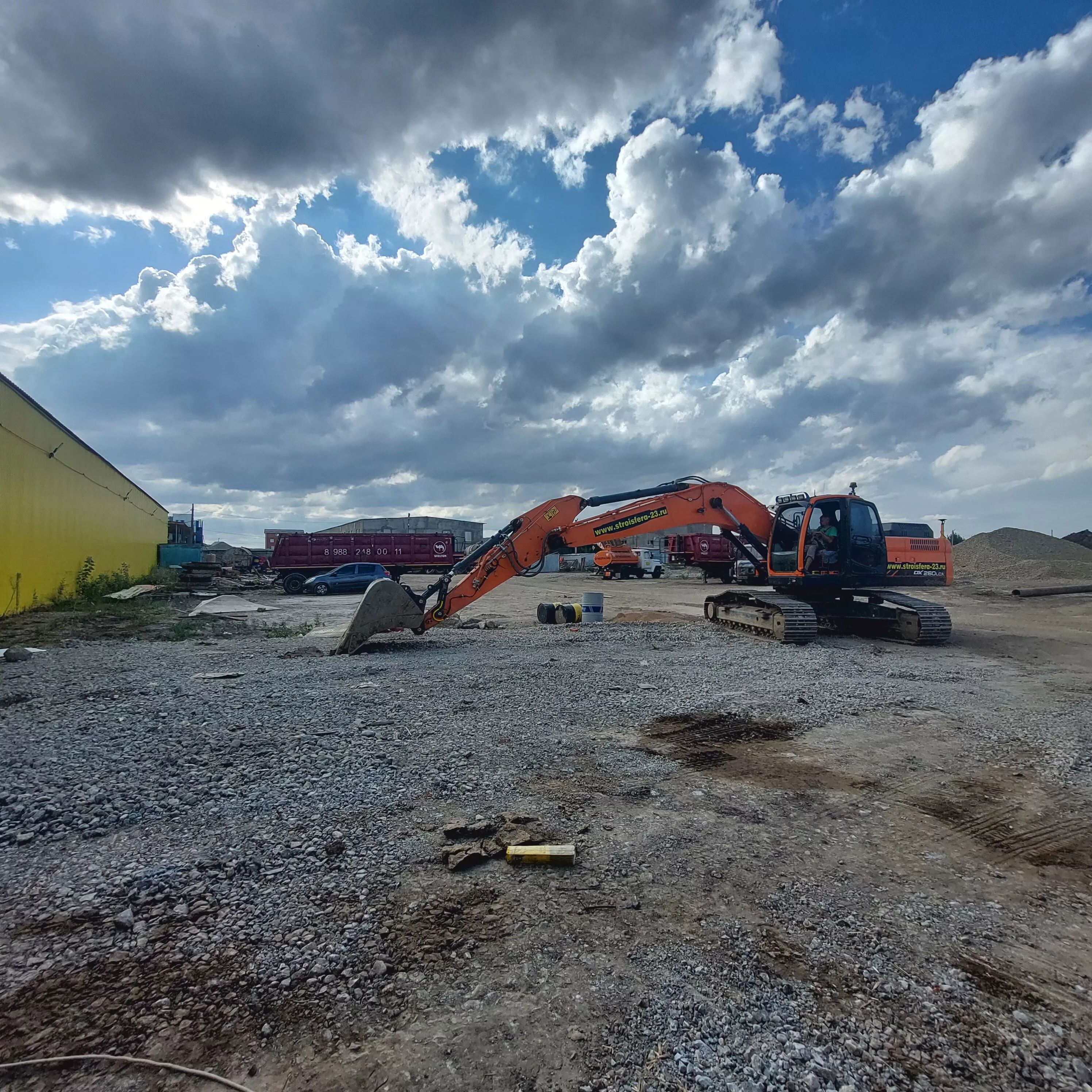

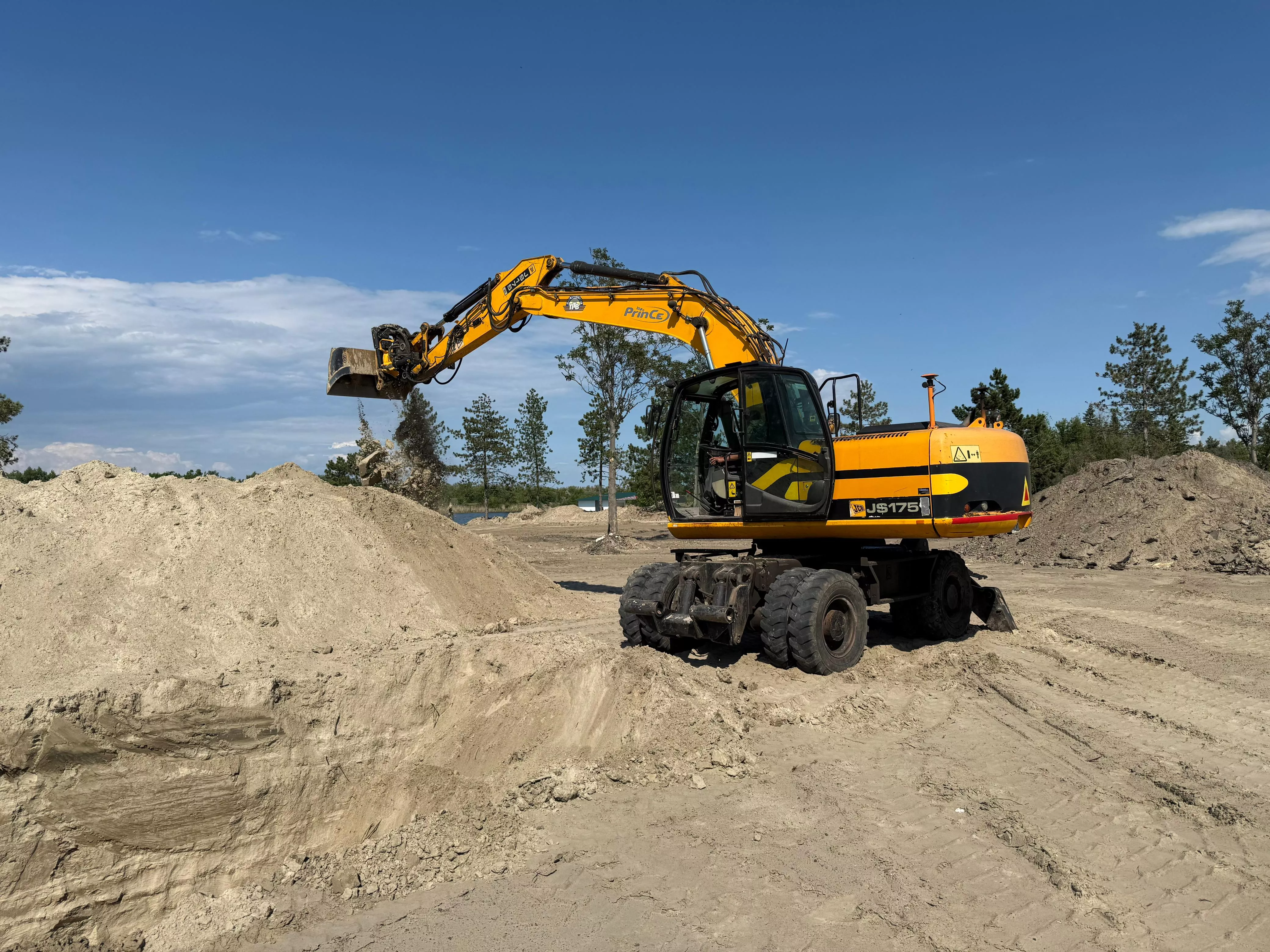

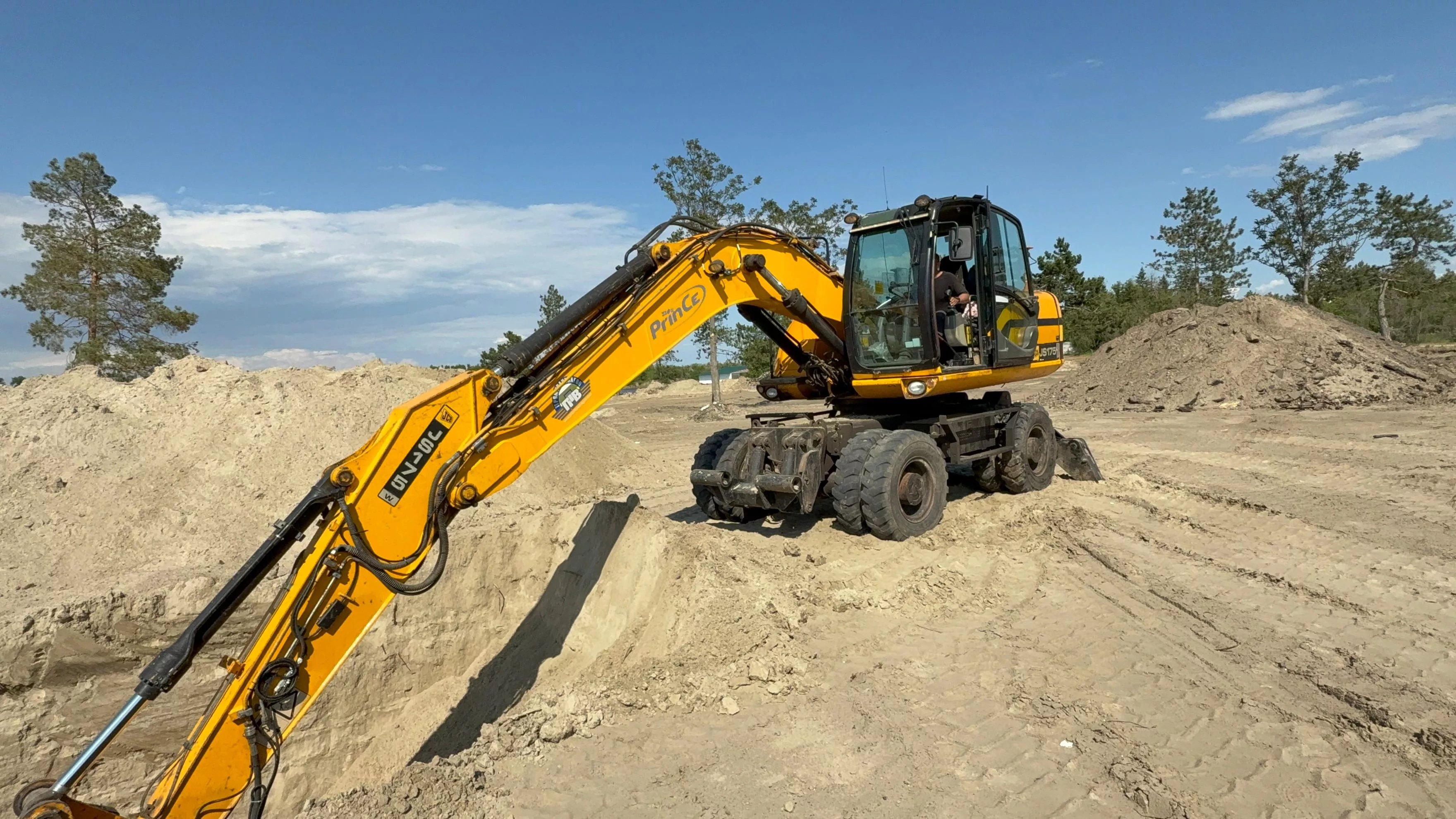

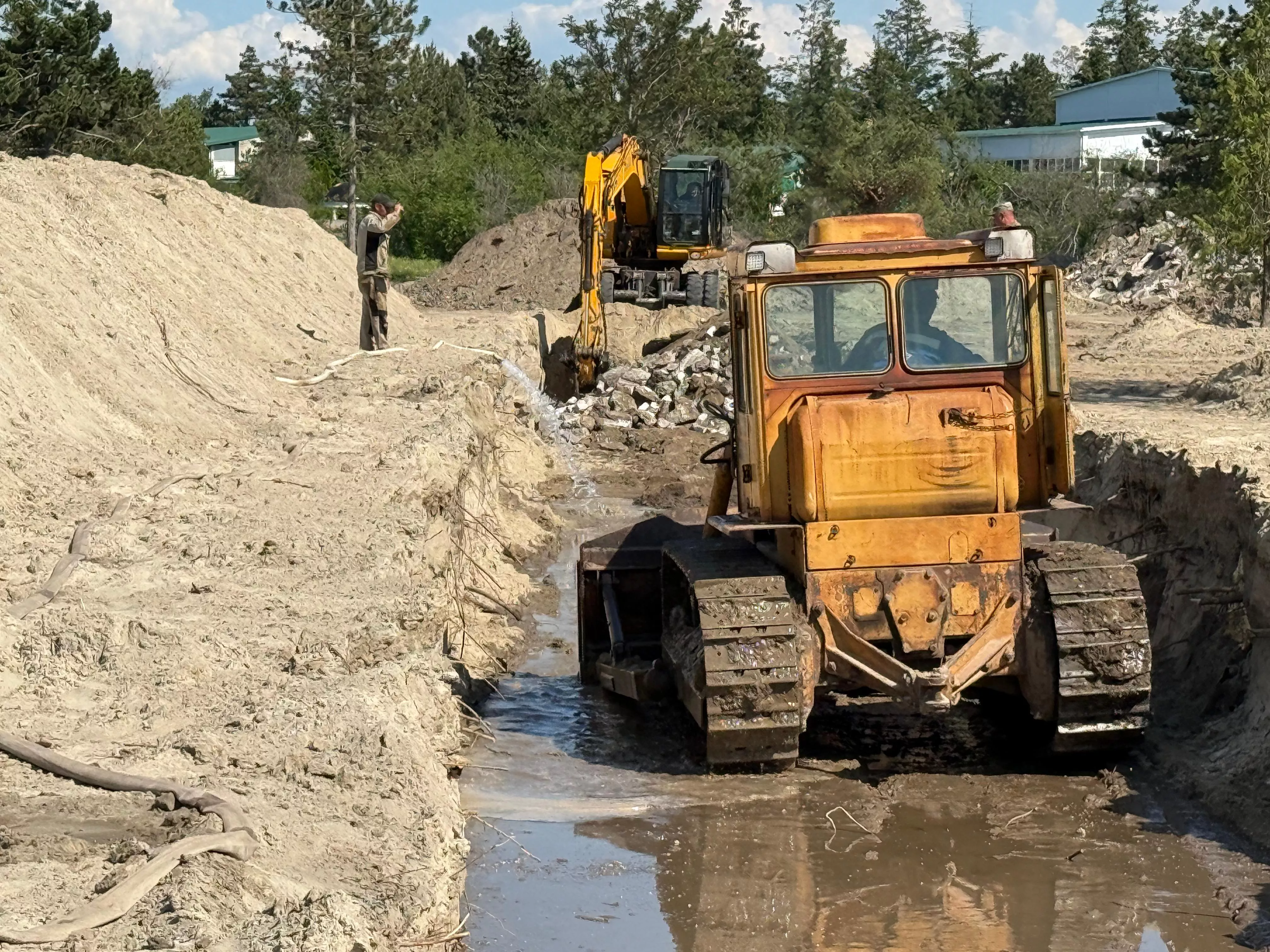

Фотографии и видео с объектов

Описание
Технические характеристики
Комплектация
Оплата и доставка
Важная информация

Описание

XNAV10 — система нивелирования для экскаватора, созданная с учётом российских условий эксплуатации. Это 3D-решение, разработанное отечественными специалистами с опытом более 15 лет в отрасли, отличается интуитивно понятным интерфейсом.

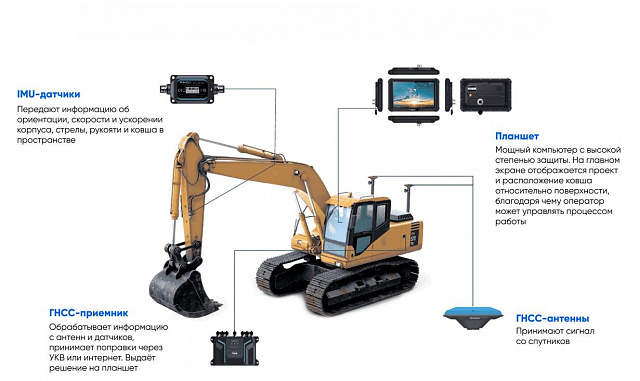

Высокоточный ГНСС-приёмник и инерциальные датчики надёжно работают в суровых условиях работы экскаваторов и в реальном времени отображают положение ковша относительно проектной поверхности. Применение системы помогает быстро, безопасно и качественно выполнять профилирование, исключая постоянное участие геодезиста. Также система позволяет увеличить время работы техники, в том числе в тёмное время суток.

ЗD-ВИД: ЛЕГКО НАСТРОИТЬ
понятный трёхмерный вид поверхности с качественной прорисовкой;
простота настройки отображения;
процесс и результаты работы выводятся в реальном времени с возможностью настройки заливки;
быстрое переключение между 2D и 3D режимами.

ПРОСТОТА ПРИМЕНЕНИЯ
быстрый запуск;
лёгкая эксплуатация;
удалённый доступ и синхронизация данных через облачную платформу на российских серверах;
всегда актуальные версии с онлайн-обновлением.

СОВМЕСТИМОСТЬ С ИМЕЮЩИМСЯ ПАРКОМ ОБОРУДОВАНИЯ
совместимость с популярными протоколами работы по УКВ;
возможность добавления УКВ-радиомодема Satel;
предустановленные системы координат, используемые в России;
поддержка распространённых форматов проектов (LandXML, DWG/DXF).

НАДЁЖНОЕ РЕШЕНИЕ
промышленное исполнение;
новейший ГНСС-приёмник;
защита датчика IMU по стандарту IP69K;
защита ГНСС-антенн по стандарту IP68.

МИНИМАЛЬНЫЕ ЗАТРАТЫ НА ОБСЛУЖИВАНИЕ
низкие эксплуатационные расходы обеспечивают максимальную прибыль;
снижает затраты на 50%;
позволяет работать 24/7 с большей эффективностью.

ОБЛАСТИ ПРИМЕНЕНИЯ
Выравнивание грунта, дорожное строительство, дноуглубительные работы, выравнивание сельскохозяйственных земель, окучивание, строительство фундаментов, копание траншей, формирование откосов.

Срок гарантии — 12 месяцев.

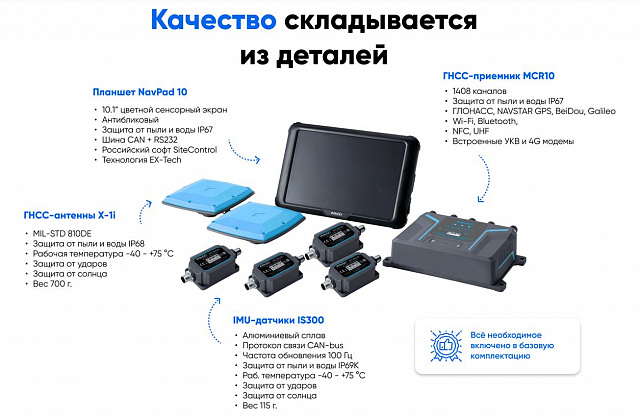

Технические характеристики

NAVPAD10 ПЛАНШЕТ
Размер	281х181х42 мм
Вес	1.5 кг
Корпус	Черного цвета. Верхний корпус из пластика, нижний корпус из пластика + металл
Интерфейс	12-ти контактный разъём
Диапазон	Постоянный ток, 9-36 В, номинальный ток 12/24В
Тип питания	Внешний источник питания, автоматическое включение
Защита	Защита от пониженного напряжения, перегрузки по току, обратной полярности
Потребление энергии	s12Вт (Напряжение 12 В)
Интерфейс	2R5232 (s115200 бит/сек), 2CAN (500Кбит/с), Питание
СИСТЕМА
CPU	G99 8 ядерный до 2.2 ГГц
Память	6 Гб ОЗУ, 64 Гб ПЗУ
05	Android 14
Экран
Размер	10.1"
Экран	1920х1200 пикселей
Яркость	700 нит макс.
Тип экрана	Емкостный сенсорный экран
Протокол	IEEE 802.11 Ь/g/п
Частота	2.4 ГГц
Протокол	Bluetooth 4.2
Частота	2.4 ГГц
Динамик
Мощность	8 Ом, 2 Вт
Кнопки
Особенности	3 шт.: включение/ выключение/ настройка
Рабочие характеристики
Рабочая температура	-30°С+ +6О0С
Температура хранения	-30°С+ +70°С
Диапазон влажности	5%-;-95%
Степень защиты	IP67
Защита от вибрации	СКУ 7.7, 100 - 1000 Гц
Стандарты воздействия	15016750
Защита от соли	48ч
E5D	Уровень 4

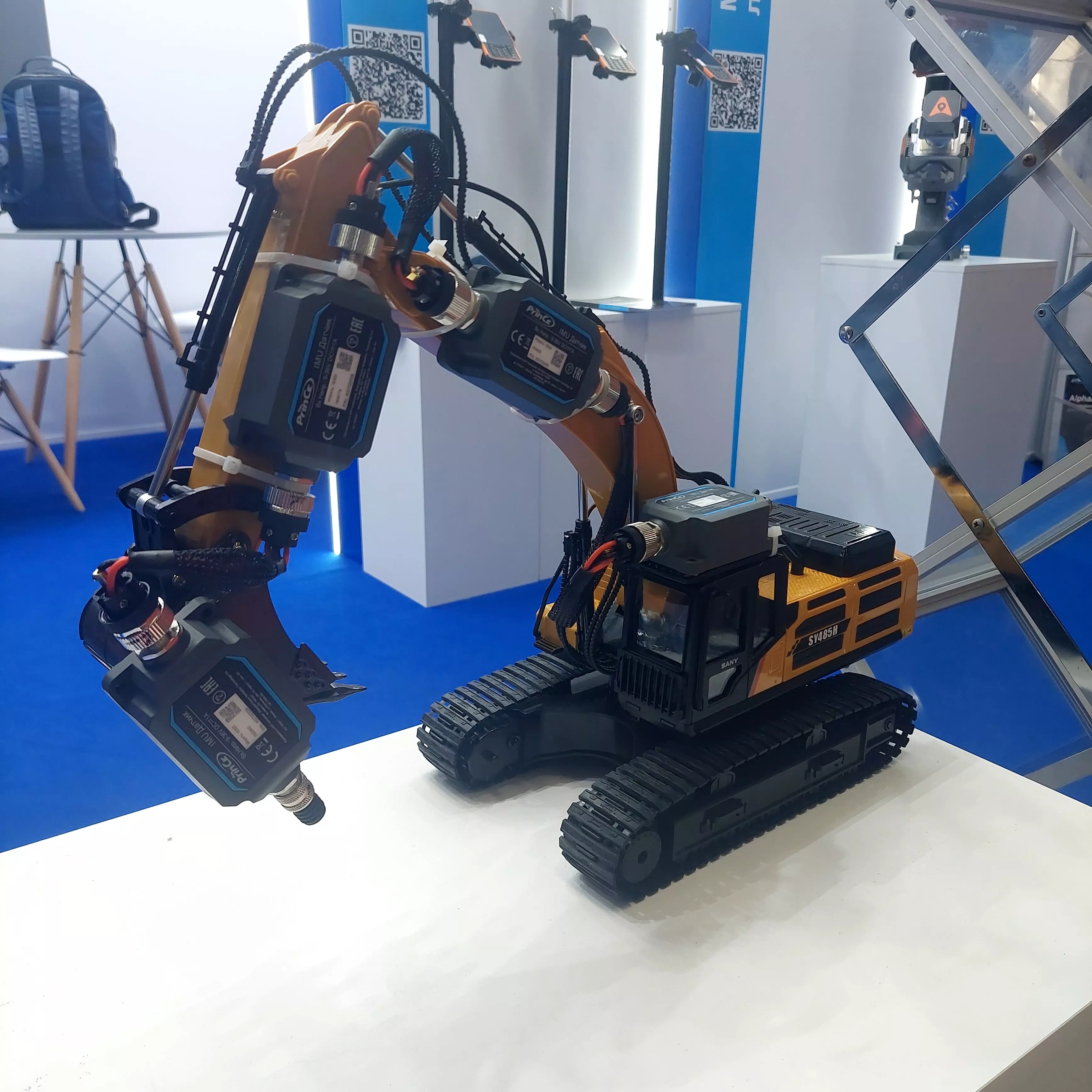

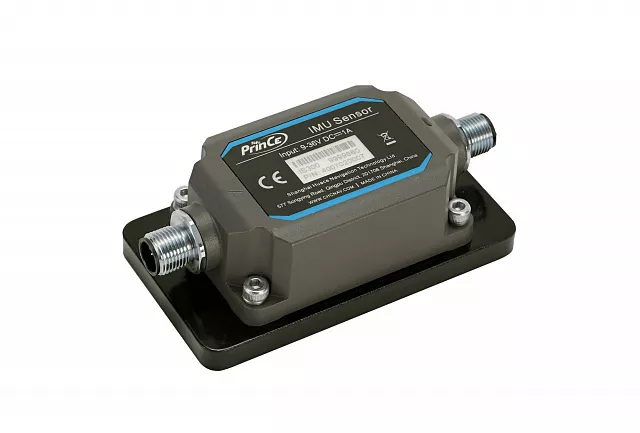

1S300 IМU-ДАТЧИК
Размер	48.9х109х27.38 мм
Вес	115 г
Корпус	Серого цвета из алюминиевого сплава
Интерфейс	2х М12. 5-ти контактный разъём
Входное напряжение	Постоянный ток, 9-36 В, номинальный ток 12/24В
Тип питания	Внешний источник питания, автоматическое включение
Интерфейс	1 CAN (500Кбит/с)
Статическая точность (RMS)	±0.05°
Динамическая точность (RMS)	±0.1°
Рабочие характеристики
Рабочая температура	-40°( + +75°(
Температура хранения	-50°( + +85°(
Диапазон влажности	5%+95%
Степень защиты	IP69K
Устойчивость к ударам	50G/11мс
Защита от вибрации	СКУ 7.7, 100 - 1000 Гц
Защита от соли	48 ч
E5D	Уровень4

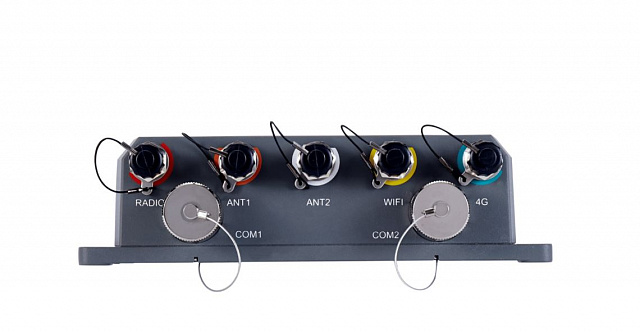

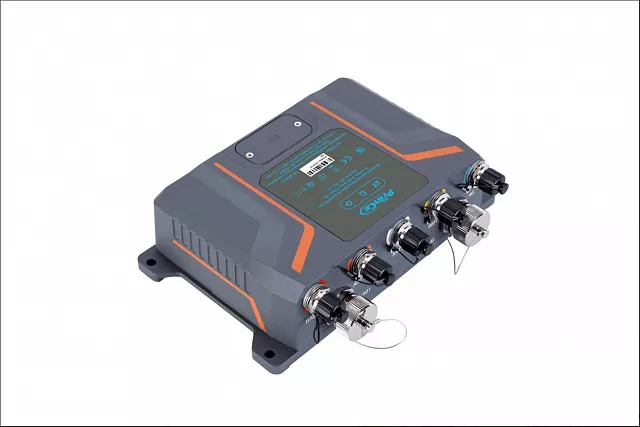

MCR10 ГНСС-ПРИЕМНИК
Размер	215х154х58 мм
Вес	1110 г
Корпус	Серого цвета. Верхняя и нижняя часть из алюминиевого сплава.
Интерфейс	2х 12-ти контактный разъём/ 2х TNC для подключения ГНСС-антенн / lx TNC для Wi-Fi антенны/ lx TNC для УКВ антенны /ТNС Wi-Fi / TNC 4G

Диапазон	Постоянный ток, 9-36 В, номинальный ток 12/24В
Тип питания	Внешний источник питания, автоматическое включение
Защита Потребление энергии	Защита от пониженного напряжения, перегрузки по току, обратной полярности
Интерфейс	s12Вт(Напряжение 12 В) 2R5232 (s1152006/c), 2CAN (500Кбит/с), Питание
ГНСС
Каналов	1408
гнсс	Главная антенна: BD5: Bl, В2, ВЗ GP5: LlC/A, L2P (Y)/L2C, L5 ГЛОНАСС: Ll, L2 Galileo: El, Е5а, Е5Ь QZ55: Ll, L2, L5 Вспомогательная антенна: BD5: Bl, В2, ВЗ GP5: LlC/A, L2C ГЛОНАСС: Ll, L2 Galileo: El, Е5Ь QZ55: Ll, L2
СКП RTK в плане	8.0 мм + 1.0 мм/км
СКП RTK по высоте	15.0 мм+ 1.0 мм/км
Формат поправок	RТСМ3.2, RTCM3.3
Формат целевых данных	NMEA-0183
Выходная частота	10 Гц
Частота обновления	20 Гц
Протокол	IEEE 802.11 Ь/g/п
Частота	2.4 ГГц
БТ ПАРАМЕТРЫ
Протокол	Bluetooth 4.2
Частота	2.4 ГГц
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Рабочая температура	-30 -;-65°С
Температура хранения	-40 -;-85°С
Диапазон влажности	5%-;-95%
Степень защиты	IP67
Защита от вибрации	СКУ 7.7, 100 - 1000 Гц15O16750

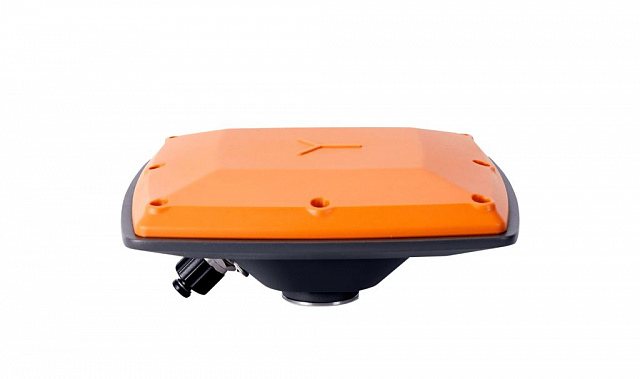

Х-11 ГНСС-АНТЕННА
Размер	140х140х55 мм
Вес	700 г
Корпус	Верхний корпус из оранжевого пластика, нижний - из алюминиевого сплава
Интерфейс	lxTNC
Электрические параметры
Рабочий диапазон	3-12 В
ПАРАМЕТРЫ АНТЕНЫ
Усиление	40 ±2 дБ
Шум	s2дБ
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Рабочая температура	-40°С + +75°С
Температура хранения	-50°С + +85°С
Диапазон влажности	5% +95%
Степень защиты	IP68
Устойчивость к ударам	40G/11мс
Защита от вибрации	СКУ 7.7, 100 -1000 Гц
Солезащищенность	48ч
E5D	Уровень 4

Комплектация

Базовая

Система управления экскаватором  MCNAV TX73 Excavator System
    в т.ч. комплектующие:
1    Аппаратура спутниковая геодезическая -Приемник - MC300    1
2    Компьютер планшетный Tablet - MCPad300    1
3    Антенна GNSS GNSS AT315    2
5    Кабель питания №1 (4 м) для экскаватора MC300    1
6    Кабель интерфейсный №2 (к приемнику) MC300    1
7    Кабель интерфейсный №3 (к панели) для MCPad300    1
8    Кабель - GNSS 10 м TNC/TNC белого/оранжевого цвета    2
9    Кабель - датчик 3 м с разъемом M12-5PIN/Защищенная розетка    1
10    Удлинительный кабель для экскаватора MCPad300    2
11    Антенна радио MAG (SMA, 0dB, 0.15м, 410-470мГц) CHC    1
12    Основание для радиоантенны    1
13    Антенна для автомобильного Wi-Fi    1
14    Датчик - IMU IS300    5
15    Кронштейн Датчика стандартный    5
16    Защита - Стандарт IS300    2
17    Защита штекера M12-5PIN    2
18    Разъем - Разъем – розетка (комплект)    1
19    Разъем - розетка/штекерный разъем (комплект)    1
20    Штекер - резистор M12-5PIN    3
21    Кейс MC3D (CHC[TX73], YE) CHC    1
22    Комплект мачт MT40 с креплением (комплект, 2 шт.)    1
23    Кронштейн - Планшет из акрила    1

Оплата и доставка

Мы осуществляем доставку по всей стране.

Срок доставки составляет от 3 до 7 рабочих дней, в зависимости от вашего местоположения.

Стоимость доставки рассчитывается автоматически при оформлении заказа.

Оплата:

Мы принимаем оплату банковскими картами, электронными платежами и наличными при получении заказа.

Предоплата требуется для подтверждения заказа.

Пожалуйста, убедитесь в правильности указанных данных при оплате.

Если у вас возникли дополнительные вопросы или требуется помощь, не стесняйтесь обращаться к нашей службе поддержки. Благодарим за выбор нашего сервиса!

Важная информация

Порядок и условия оплаты вносятся в договор купли-продажи, по согласованию сторон

Уполномоченный представитель дилера:

Заместитель руководителя отдела продаж направления «Machine Control» ООО «ДДВ»

Гришаев Андрей

E-mail: sales@dwtxs.ru /aGrishaev@dwtxs.ru

Телефон: +7 (925) 979-59-99

ОБРАТИТЕ ВНИМАНИЕ!

! В цену комплекса включены: доставка/монтаж/демонтаж и настройка системы на бульдозер с первичным обучением персонала, (в случае переустановки оборудования,повторный нонтаж оплачивается отдельно по согласованию)

! ПЕРСОНАЛЬНО, в цену комплекса включены: подготовка оборудования (проверка и настройка), вторичный инструктаж и обучение оператора, 1 выезд* сервисного инженера в течении сезона, беплатное обновление ПО системы (при наличии обновлений). *-наличие транспортной доступности, удаленность не более 600 км. от Москвы или Краснодара.

! Гарантия: 1 год. Гарантийное и пост гарантийное обслуживание техники.

! Все необходимые запчасти всегда в наличии на складе в Москве, Санкт-Петербурге, Краснодаре, Тюмени

! Срок поставки: В НАЛИЧИИ НА СКЛАДЕ В Г. МОСКВА.

! Предложение действительно в течение 20 дней.

Адрес офиса: 142784, г. Москва, г. Московский, ул. Хабарова, вл. 9, стр. 1
