Системы автоматического управления дорожной техникой: обзор и технологии

Представьте себе строительную площадку, где бульдозеры и грейдеры работают без постоянных остановок для геодезической проверки. Где не нужно расставлять колышки, натягивать струны и вызывать геодезиста после каждого прохода. Где машина сама знает, насколько поднять или опустить отвал в каждой точке.

Раньше это казалось фантастикой. Сегодня это реальность, которая называется системы автоматического управления дорожной техникой.

Дорожное строительство и планировка территорий — одни из самых трудоёмких процессов в строительстве. Традиционный подход включает пять основных этапов: изыскания, проектирование, геодезическая разбивка (вынос проекта в натуру кольями), непосредственно земляные работы с постоянным промежуточным контролем и, наконец, финальная геодезическая проверка. Каждый этап — время, деньги и риск ошибок.

Системы автоматического управления меняют этот подход кардинально. Цифровой проект вместо бумажных чертежей. Машина, которая сама выносит проект в натуру. Геодезический контроль, который встроен в процесс, а не выполняется после.

В этом обзоре мы разберём, какие бывают системы автоматического управления, как они работают, чем отличаются и какую выгоду приносят.

Что такое система автоматического управления дорожной техникой

Система автоматического управления (САУ) дорожно-строительной техникой — это комплекс оборудования, который поддерживает рабочий орган машины (отвал бульдозера или грейдера, ковш экскаватора, выглаживающую плиту асфальтоукладчика) в положении, соответствующем проекту.

Простыми словами: вместо того чтобы оператор на глаз или по отмашкам геодезиста управлял отвалом, система сама знает, где находится машина, какая высота должна быть в каждой точке, и автоматически корректирует положение рабочего органа.

Ключевое отличие от традиционного подхода — проект загружается в бортовой компьютер в цифровом виде. И машина сама «видит» этот проект, сравнивает с реальностью и подстраивается под него в реальном времени.

Классификация систем: по типу позиционирования

Системы автоматического управления различаются прежде всего тем, как они определяют положение машины в пространстве.

Лазерные системы (2D)

Самый простой и доступный тип. Лазерный ротационный уровень создаёт опорную плоскость (горизонтальную или наклонную). Датчик на рабочем органе определяет отклонение от этой плоскости и корректирует положение отвала.

• Плюсы: низкая стоимость, работа без спутников, подходит для простых задач.
• Минусы: только одна плоскость, нет учёта продольного профиля, ограниченный радиус действия.

Где применяется: планировка небольших площадок, выравнивание оснований под простые объекты.

Ультразвуковые системы

Датчики измеряют расстояние до поверхности перед отвалом или до опорной струны. Простая и недорогая система для грубого нивелирования.

• Плюсы: дёшево, не требует спутников.
• Минусы: невысокая точность, работает только при наличии опорной поверхности.

Где применяется: финишная планировка, работа по струне.

GNSS-системы (3D)

Самый популярный тип для бульдозеров и грейдеров. Используют один или два GNSS-приёмника на крыше кабины для определения координат и ориентации машины. В бортовой компьютер загружается 3D-модель местности.

• Плюсы: работа со сложными 3D-профилями, не требует прямой видимости (кроме спутников), высокая точность (2–5 см).
• Минусы: требует открытого неба, не работает в тоннелях, под мостами, в глубоких карьерах.

Где применяется: дорожное строительство, планировка площадок, карьеры, отсыпка насыпей.

Тахеометрические системы (3D с роботизированным тахеометром)

Вместо GNSS используется роботизированный тахеометр, который автоматически сопровождает призму на машине. Частота определения координат может достигать 20 раз в секунду.

• Плюсы: высокая точность (до 1 см), работа там, где нет GPS (тоннели, подмостовые пространства, глубокие карьеры).
• Минусы: требуется прямая видимость между тахеометром и машиной, сложнее в настройке.

Где применяется: строительство тоннелей, высокоточная планировка взлётно-посадочных полос, работы в стеснённых условиях.

Гибридные системы

Комбинируют GNSS и тахеометр: на открытых участках работают по спутникам, при заезде под мост или в тоннель автоматически переключаются на тахеометр. Это оптимальное решение для крупных инфраструктурных проектов.

Классификация систем: по уровню автоматизации

Помимо типа позиционирования, системы различаются по тому, насколько активно они вмешиваются в управление.

Индикаторные системы

Оператор видит на экране отклонение от проекта (цветовая индикация: зелёный — в допуске, красный — выше, синий — ниже), но управляет отвалом вручную.

• Плюсы: дёшево, простая установка.
• Минусы: требует высокой квалификации оператора, усталость глаз.

Где применяется: бюджетный вариант для небольших организаций.

Полуавтоматические системы

Система управляет одной осью (обычно подъёмом-опусканием отвала), а оператор контролирует направление и угол поворота.

• Плюсы: баланс цены и эффективности.
• Минусы: оператор всё ещё активно участвует в процессе.

Полностью автоматические системы (3D Profiling)

Система управляет и высотой, и углом наклона отвала, и иногда даже направлением движения по заданной траектории. Оператору достаточно вести машину вперёд — всё остальное делает автоматика.

• Плюсы: максимальная точность, минимальная усталость оператора, снижение требований к квалификации.
• Минусы: высокая стоимость, сложность настройки.

Где применяется: финишное профилирование дорог, аэродромов, высокоточные работы.

Система Cat GRADE с 3D, например, сокращает ручное управление со стороны оператора на 80%. Операторы с любым уровнем подготовки могут быстро выйти на проектную точность.

Устройство системы автоматического управления

Типовая система 3D-управления состоит из нескольких ключевых компонентов:

1. Датчики положения (GNSS-антенны или тахеометр с призмой). Определяют координаты и ориентацию машины. В GNSS-системах обычно используются две антенны для расчёта курса, крена и тангажа.
2. Датчики на рабочем органе (инклинометры, датчики углов). Измеряют угол наклона отвала, ковша или ножа относительно самой машины.
3. Бортовой контроллер (компьютер). «Мозг» системы. В него загружается цифровая модель проекта. Контроллер непрерывно получает данные от датчиков, вычисляет фактическое положение рабочего органа, сравнивает с проектным и выдаёт команды на гидравлику.
4. Гидравлические клапаны (электрогидравлические распределители). Получают сигналы от контроллера и управляют потоком масла в гидроцилиндрах, перемещая рабочий орган.
5. Дисплей в кабине. Оператор видит текущее отклонение от проекта, цветовую карту уже пройденного участка и другую полезную информацию.

Принцип работы: шаг за шагом

Алгоритм работы 3D-системы выглядит так:

1. Подготовка. В бортовой компьютер загружается цифровая модель местности (ЦИМ) — трёхмерная поверхность с проектными отметками в каждой точке.
2. Позиционирование. GNSS-антенны или тахеометр непрерывно определяют местоположение и ориентацию машины. Данные обновляются десятки раз в секунду.
3. Вычисление проектной отметки. Контроллер находит в цифровой модели точку, которая находится прямо под рабочим органом в данный момент, и определяет, какая высота должна быть по проекту.
4. Сравнение с реальностью. Датчики на рабочем органе сообщают фактическое положение. Контроллер вычисляет разницу: проектная высота минус фактическая.
5. Автоматическая коррекция. Если отвал слишком высоко, система даёт команду гидравлике опустить его. Если слишком низко — поднять. Корректировки происходят непрерывно, поэтому движение отвала получается плавным.
6. Визуализация. На экране в кабине оператор видит цветную карту уже пройденного участка и текущие отклонения.

Машинисту больше не требуется вести бульдозер только по одной проходке. Он может перемещаться по участку практически в любом направлении, формируя точную копию запроектированной поверхности.

Преимущества внедрения

Цифры и факты говорят сами за себя.

• Производительность. В зависимости от типа машины и материала производительность может возрасти до 4 раз. Система Cat GRADE с 3D повышает производительность до 50%.
• Экономия времени. Не требуется разбивка площадки кольями, натягивание струн, постоянные геодезические проверки после каждого прохода. Всё, что раньше занимало часы, теперь делается за один проход.
• Экономия материалов. Дорогостоящие материалы (асфальт, бетон, щебень) можно укладывать по нижней границе допуска, исключая перерасход. Точное выполнение выравнивания исключает необходимость перерасхода материалов для достижения нужного результата.
• Экономия топлива. Меньше проходов — меньше расхода топлива.
• Снижение требований к квалификации оператора. Система позволяет операторам с любым уровнем подготовки быстро выходить на проектную точность. Опытные операторы работают продуктивнее и меньше устают.
• Исключение переделок. Вся работа выполняется точно и с первого прохода.
• Снижение затрат на геодезическое обеспечение. Машины сами выносят проект в натуру, уменьшается количество геодезистов, время на разбивку и фонд заработной платы.

Применение на разных типах техники

Бульдозеры

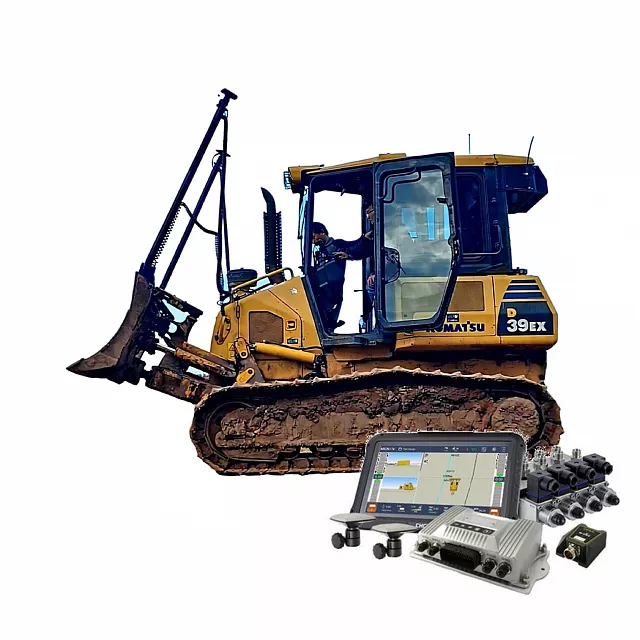

На бульдозеры устанавливают системы с двумя GNSS-антеннами для точного позиционирования. Система управляет подъёмом и наклоном отвала. Примеры: Cat GRADE с 3D, CHCNAV TD63 Pro, Leica iCON iGD3.

Задачи: планировка площадок, отсыпка насыпей, создание земляного полотна, финишное профилирование.

Грейдеры и автогрейдеры

На грейдерах системы управляют не только высотой, но и углом поворота отвала в плане. Это позволяет формировать сложные профили дорог с виражами и откосами. Пример: CHCNAV TG63 — высокоточная автоматическая 3D-система для автогрейдеров.

Задачи: профилирование дорог, создание уклонов, финишная планировка.

Экскаваторы

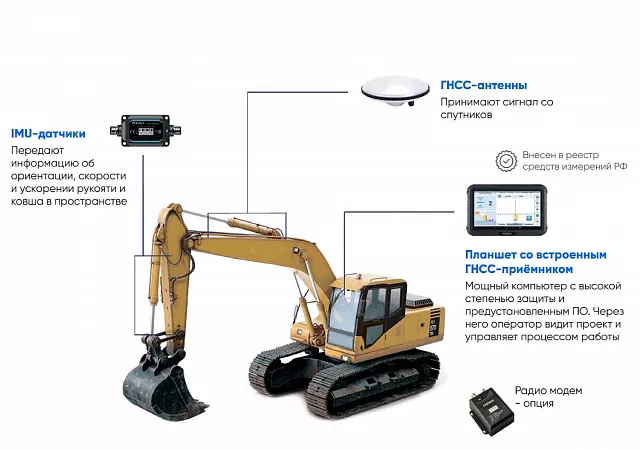

На экскаваторах системы управления помогают точно выдерживать глубину копания и уклон откосов. Пример: PrinCe EasyNav и PrinCe XNav10.

Задачи: рытьё траншей, создание откосов, планировка оснований.

Асфальтоукладчики и дорожные фрезы

Системы 3D-управления для укладочной техники позволяют укладывать асфальт и бетон без струн и маячков, с высокой точностью по толщине и уклону. Пример: Leica iCON Pave 3D.

Задачи: укладка асфальта и бетона, фрезерование дорожных покрытий.

Сравнительная таблица систем

Что делать после прочтения

Теперь вы знаете, что системы автоматического управления дорожной техникой — это не просто «умные гаджеты», а инструмент, который реально экономит время, топливо, материалы и деньги. Вы понимаете, чем отличаются лазерные, GNSS и тахеометрические системы, какие бывают уровни автоматизации и для каких типов техники какие решения подходят.
