Автоматическая система управления грейдером TG63

В наличии на 5-ти складах по всей РФ

Установка на технику любого производителя

Гарантия, техподдержка и сервис

Автоматическая система управления грейдером TG63

СКИДКА

ГАРАНТИЯ

СЕРВИС

ЛИЗИНГ

ТРЕЙД-ИН

НАЛАДКА

Ваше персональное предложение

Цена

от 3 187 799 ₽

Тестовый монтаж

Заказать демонстрацию

Взять в аренду

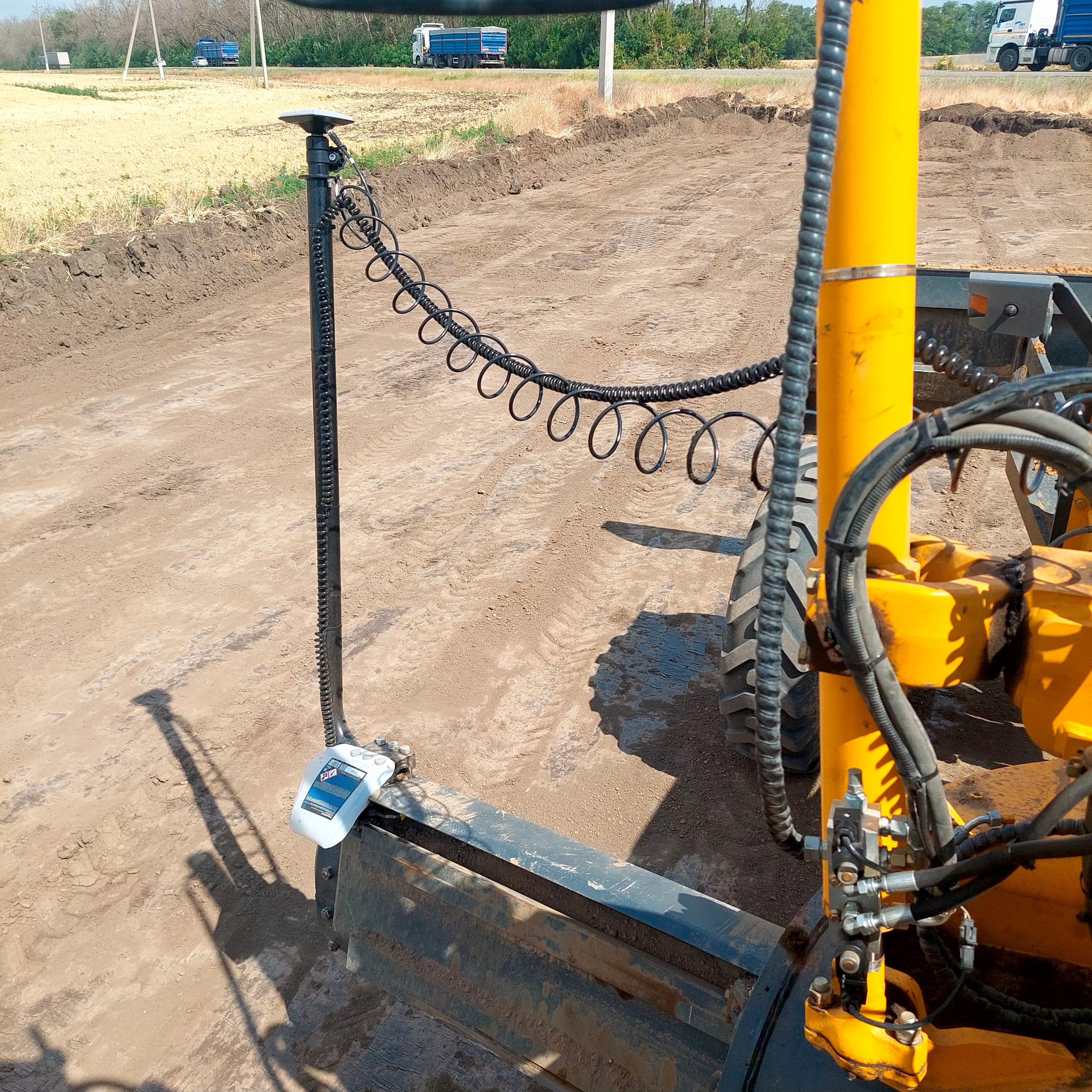

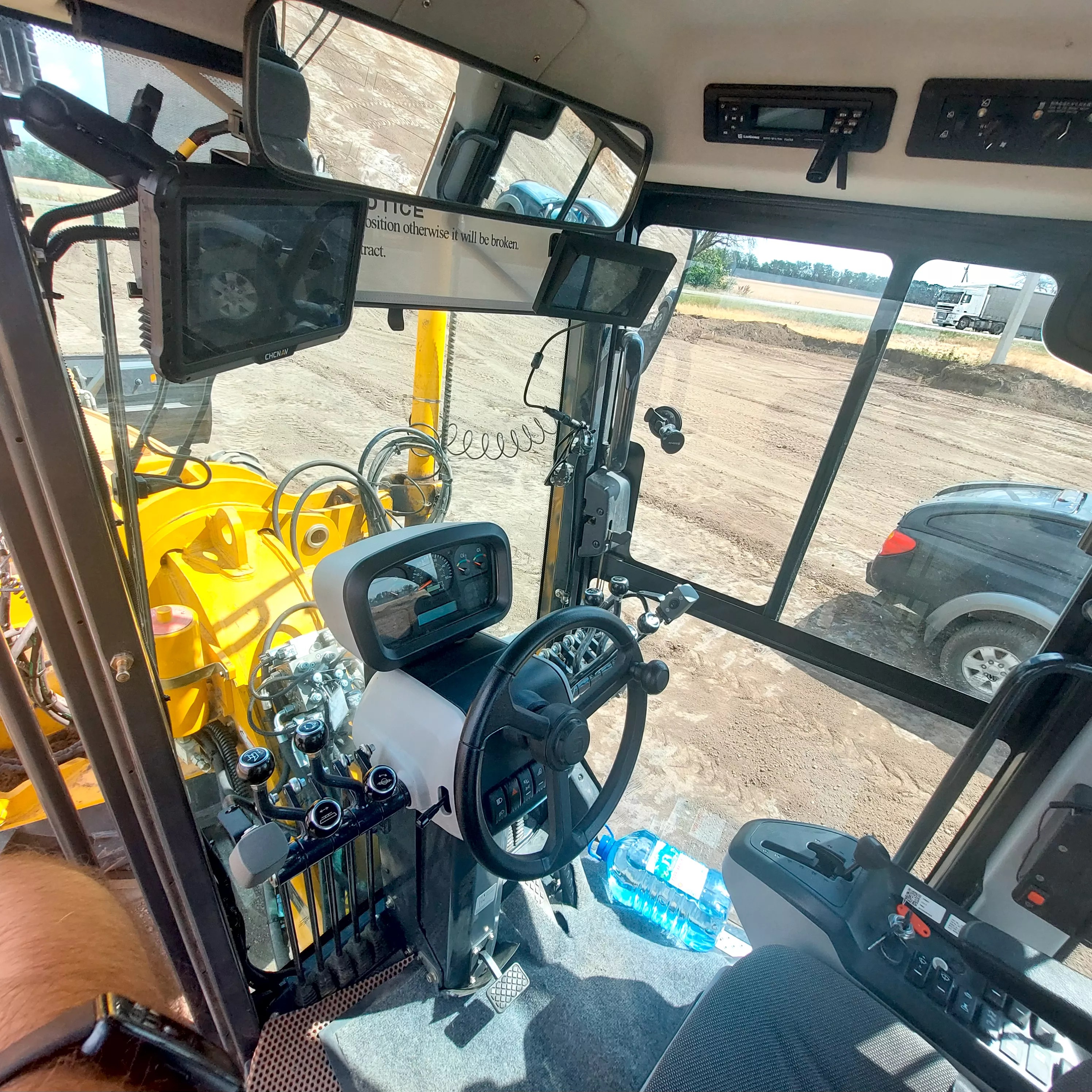

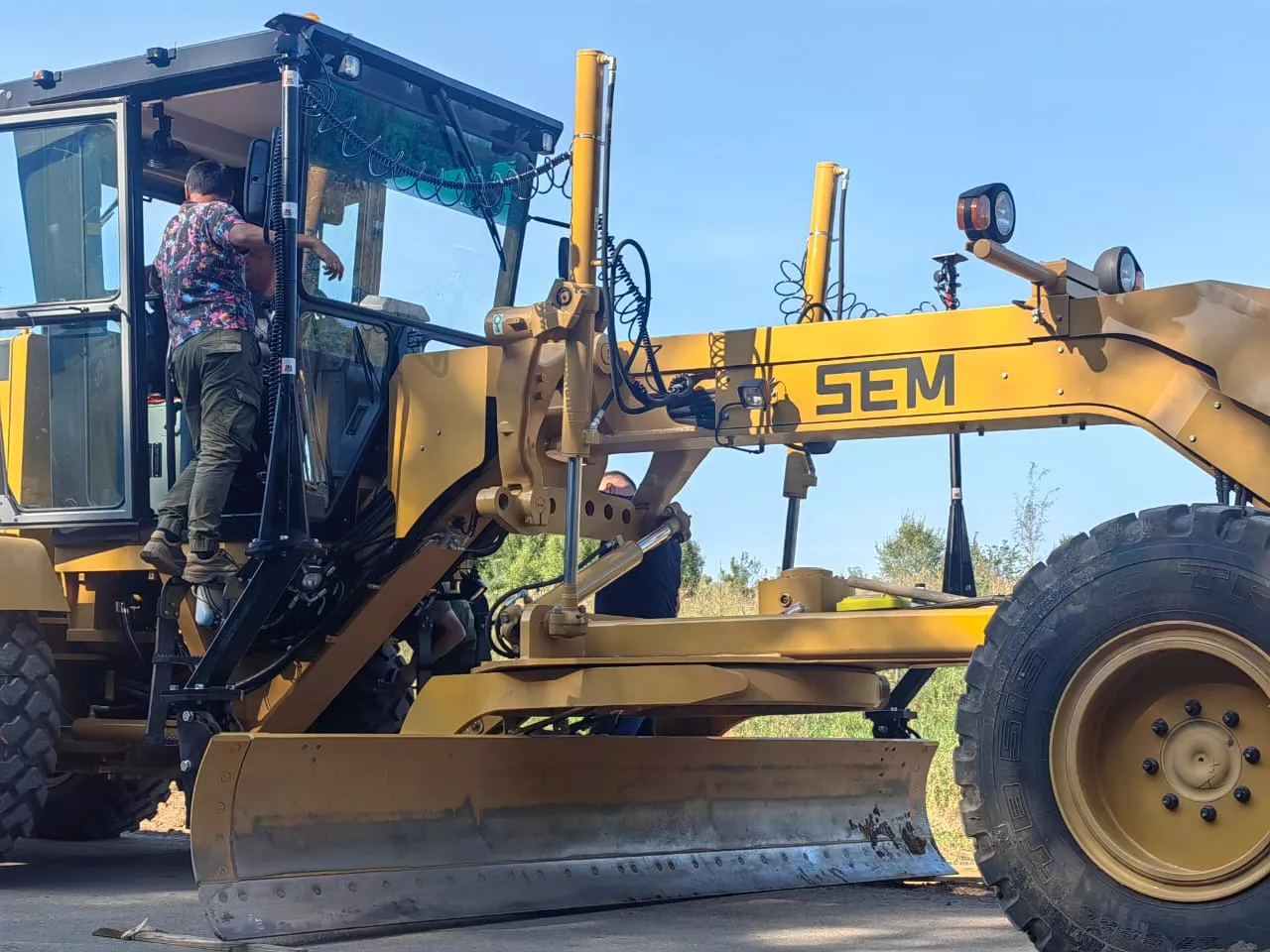

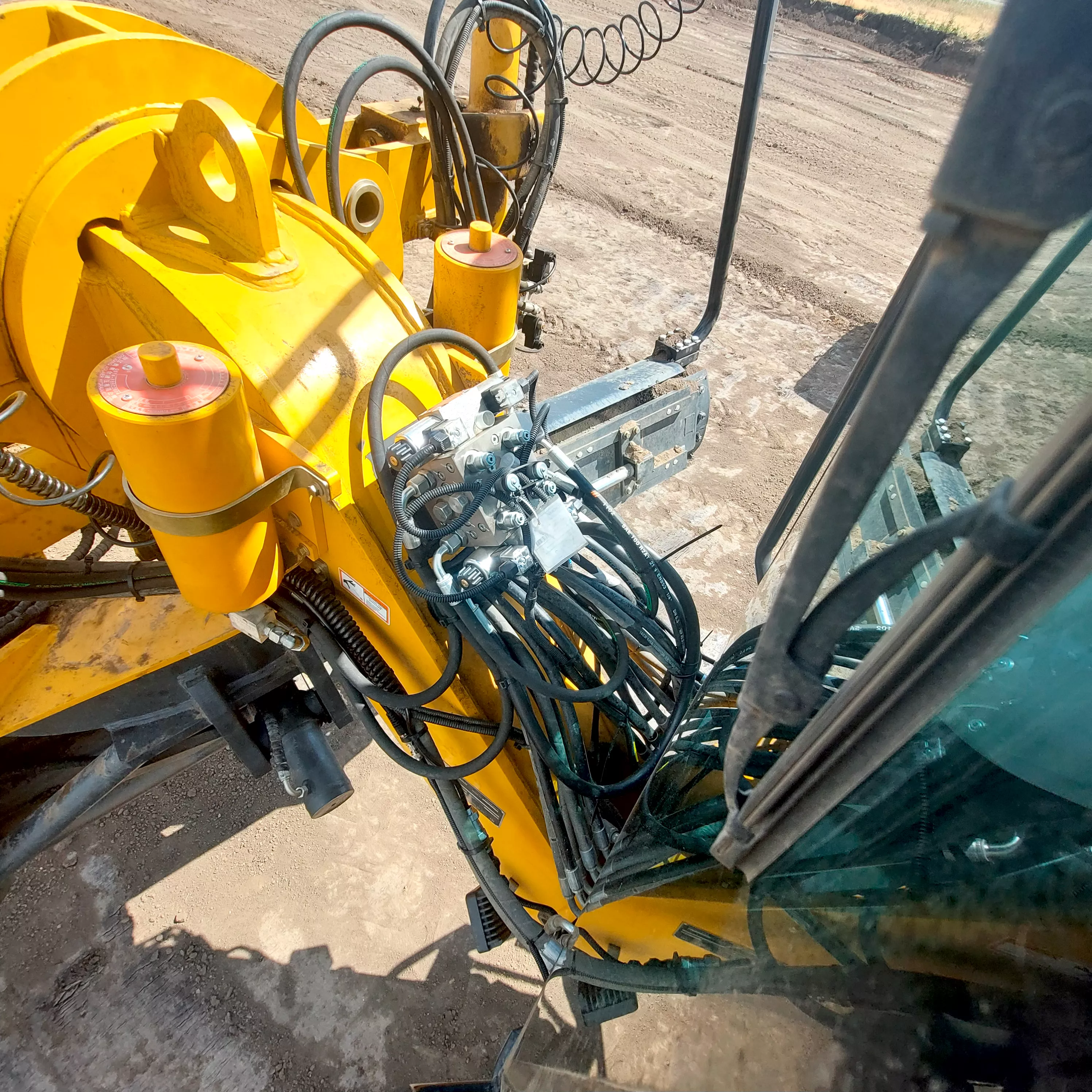

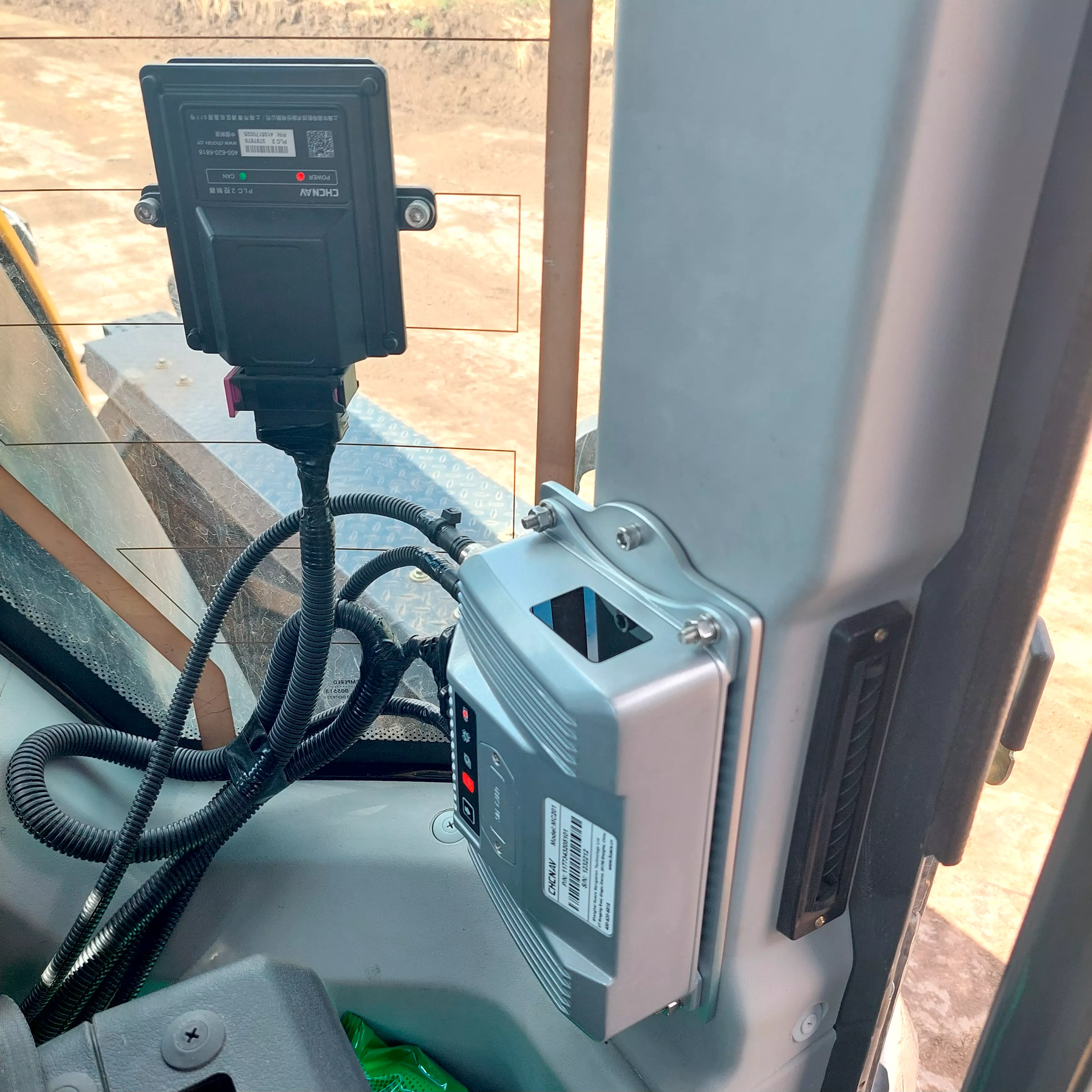

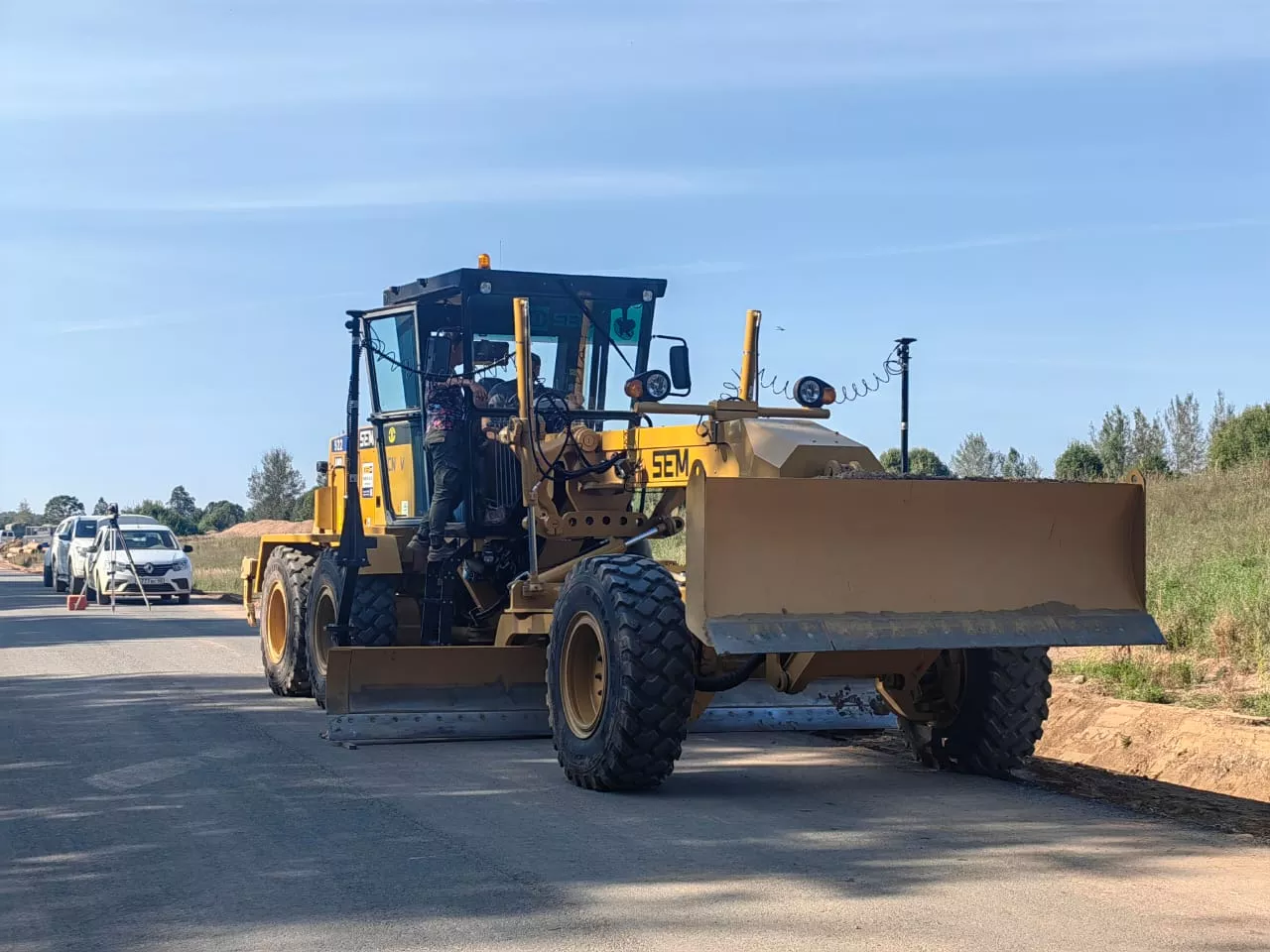

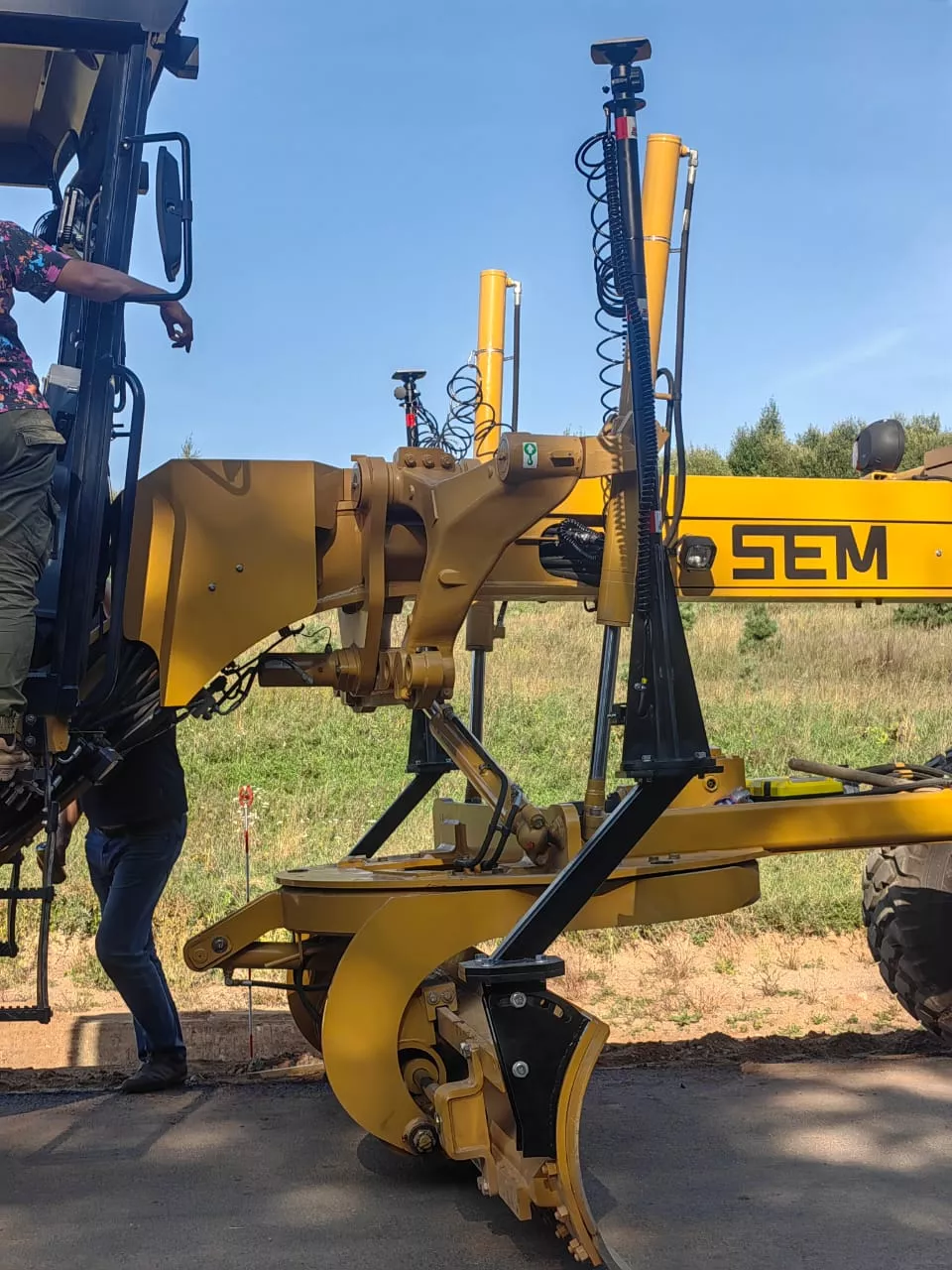

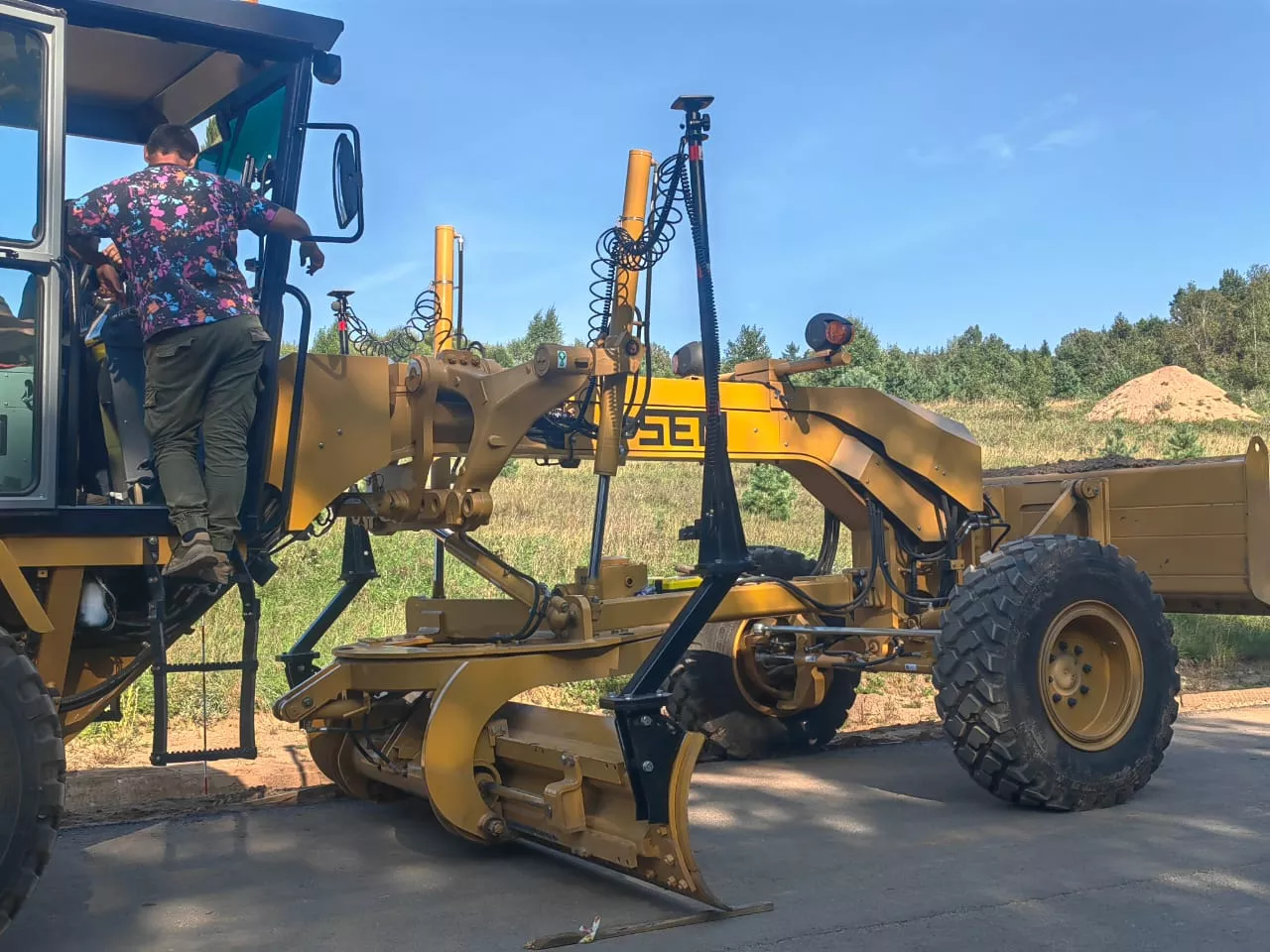

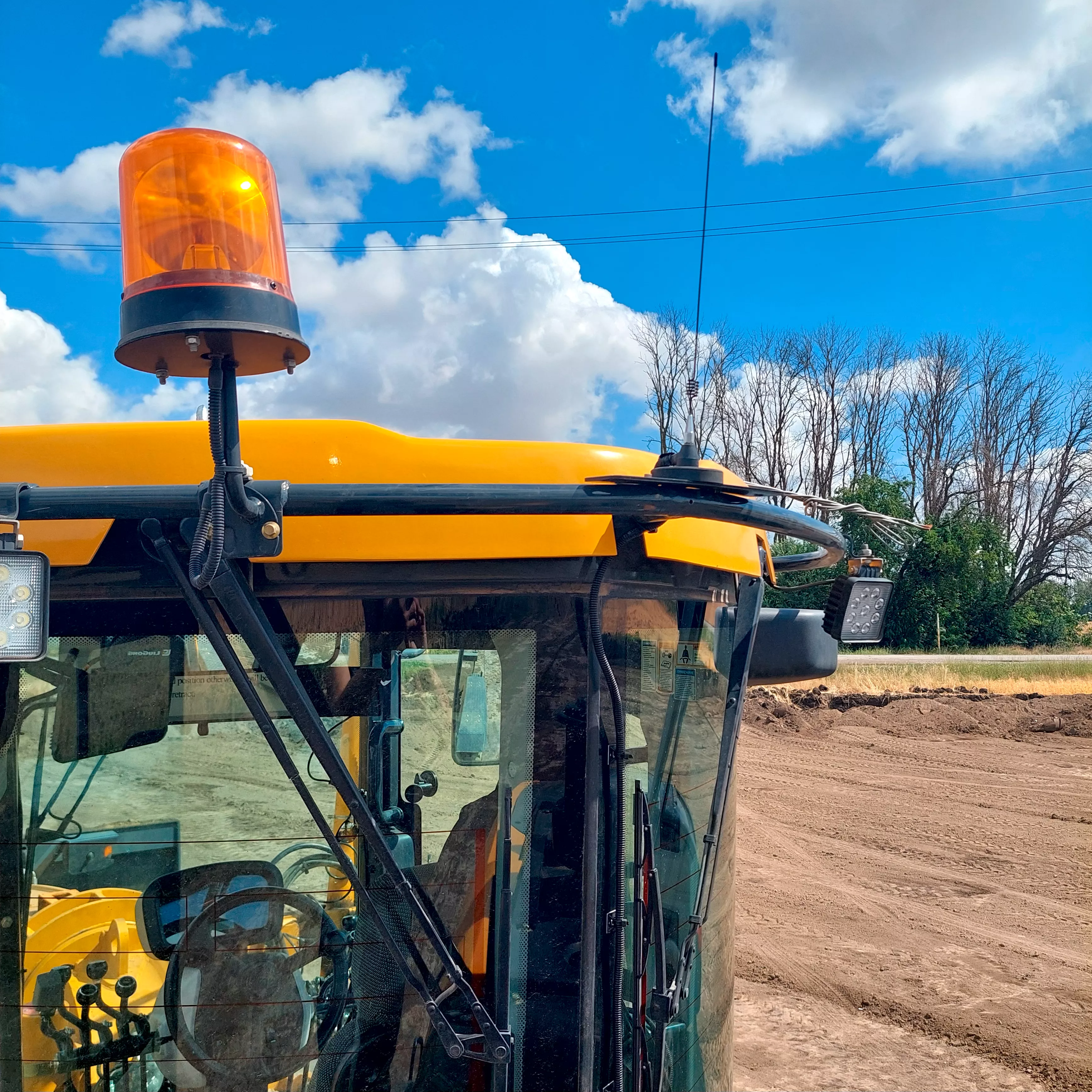

Фотографии и видео с объектов

Описание
Технические характеристики
Комплектация
Оплата и доставка
Важная информация

Описание

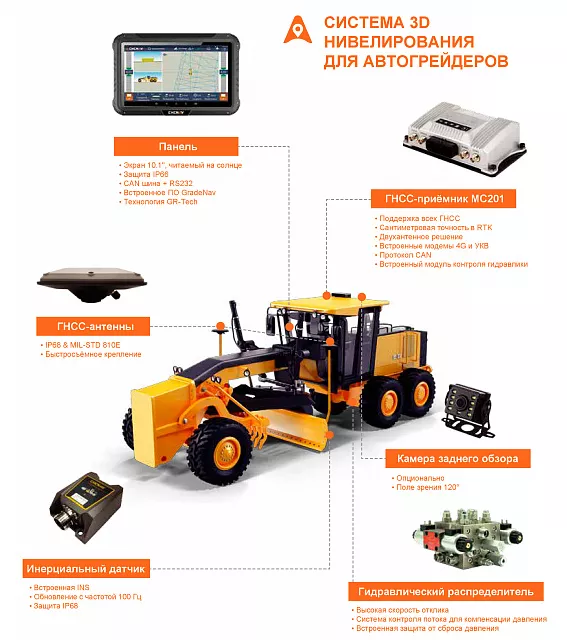

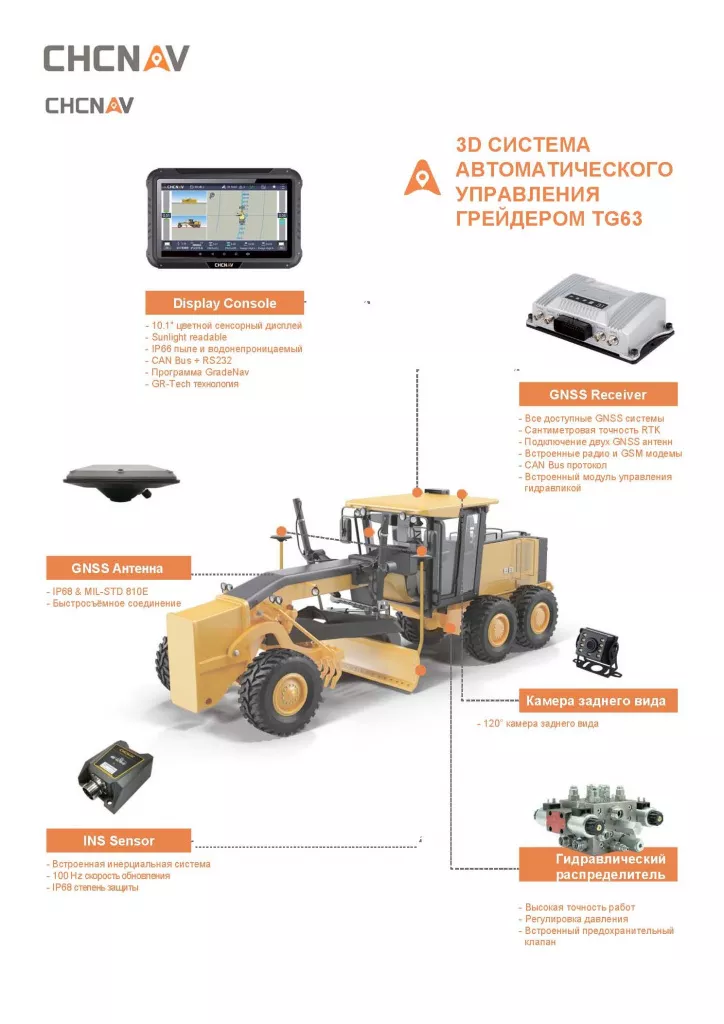

Автоматическая система 3D-нивелирования CHCNAV TG63 предназначена для автогрейдеров и заметно улучшает качество профилирования, снижает нагрузку на машиниста и ускоряет выполнение задач. В основе лежит высокоточная двухантенная ГНСС-платформа и двухосевой инерциальный модуль, выдающий данные с частотой 100 Гц. Работая по технологии GR-Tech, они формируют надежное трехмерное позиционирование и вектор курса, что позволяет в реальном времени управлять отвалом по продольному и поперечному уклону, а также по высоте. Система непрерывно сравнивает текущее положение отвала с цифровым проектом, благодаря чему заданная точность достигается за меньшее число проходов, а постоянный контроль отметок геодезистом не требуется. Все ключевые параметры удобно отображаются на 10-дюймовом сенсорном дисплее.

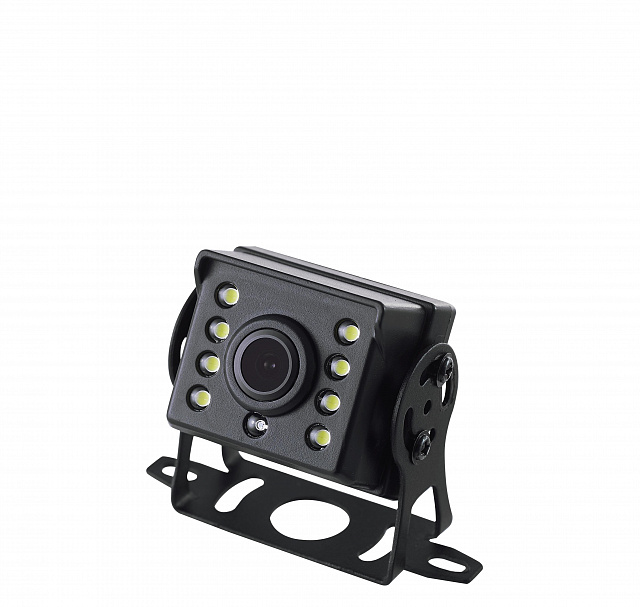

Программный комплекс GradeNav сочетает простоту интерфейса с широкими возможностями для точного выравнивания. На экран одновременно выводятся проектная поверхность, объемы выемки и насыпи, а также другие необходимые сведения. Для повышения безопасности и обзора можно опционально подключить камеру заднего вида.

НАДЕЖНЫЙ КОНСТРУКТИВ И ПРОВЕРЕННЫЕ РЕШЕНИЯ
Конструкция TG63 специально разработана для непростых условий дорожного строительства. Все узлы имеют защиту от пыли, влаги и вибрационных нагрузок, сенсорный экран снабжен антибликовым покрытием, а ответственный гидрораспределитель рассчитан на продолжительную бесперебойную работу. Применение TG63 на грейдере позволяет быстрее завершать проекты и обходиться меньшим количеством техники на объекте, что обеспечивает быстрый возврат инвестиций.

ТОЧНОСТЬ ПРОФИЛИРОВАНИЯ 2 см
Высокие показатели обеспечиваются скоростной двухантенной системой позиционирования ГНСС + INS с инерциальным датчиком. Фирменная технология CHCNAV GR-Tech объединяет спутниковые измерения и инерциальную информацию, чтобы достичь точности позиционирования отвала ±2 см относительно корпуса грейдера. Приёмник МС201 поддерживает спутниковые группировки ГЛОНАСС, BeiDou, GPS и Galileo и по умолчанию оснащен встроенными GSM- и УКВ-модемами, что дает возможность принимать поправки по любому доступному каналу связи. Высокочувствительный гидрораспределитель с дублирующими предохранительными клапанами позиционирует отвал с заданной точностью, обеспечивая соблюдение допусков по земляным работам и перемещение только требуемых объемов материала.

БЕЗОПАСНАЯ РАБОТА В ЛЮБЫХ УСЛОВИЯХ

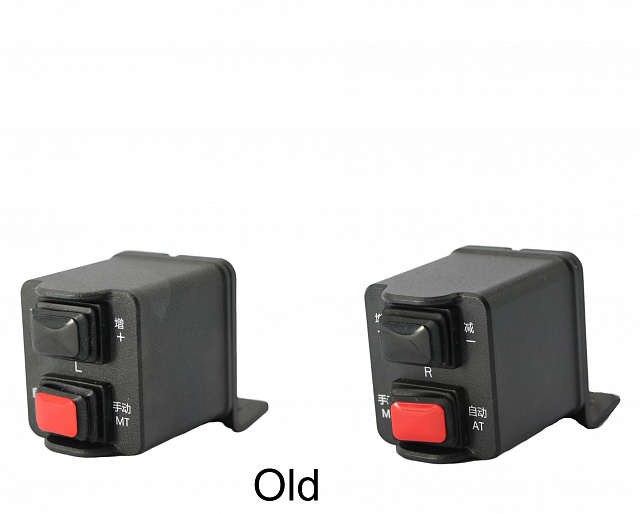

Приоритет всегда отдается безопасности. Машинист сохраняет полный контроль над техникой и может в любое мгновение вернуться из автоматического режима в ручной при помощи компактных переключателей, находящихся прямо в кабине под рукой.

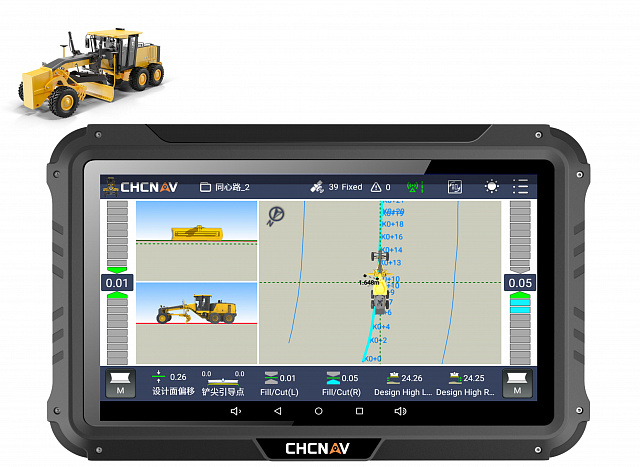

Программному обеспечению GradeNav можно обучиться за день. Приложение работает на цветном 10-дюймовом планшете под управлением Android и отображает всю критически важную информацию на одном экране. Поддерживается импорт DXF-файлов с поверхностями, уклонами, TIN-поверхностями и кривыми — этого достаточно для управления всеми этапами выравнивания поверхности в строгом соответствии с проектом. Благодаря интуитивно понятному интерфейсу даже начинающий машинист быстро осваивает выполнение проекта. Гибкие пользовательские конфигурации позволяют адаптировать рабочие параметры под условия конкретного объекта и дополнительно упростить работу.

Технические характеристики

Наименование	Параметр	Значение
Точность работы	Абсолютная Точность	± 2cм
Точность работы	Индекс Сглаживания	2cм/4м
MC201 GNSS приемник	Точность позиционирования (RTK)	По горизонтали: ±(8+1×10-6×D) mm
	Точность позиционирования (RTK)	По вертикали: ±(15+1×10-6×D) mm
	Формат поправок	CMR, RTCM2.1, RTCM2.2, RTCM2.3, RTCM3.0, RTCM3.1, RTCM3.2
	Питание	7 ~ 36VDC
AT311T GNSS антенна	Частотный диапазон	BDS B1 / B2 / B3
		GPS L1 / L2 / L5
		GLONASS L1 / L2
		Galileo E1 / E2 / E5a / E5b
		L﹣Band
CB9110 компьютер	Экран	10.1"LCD 1024*600

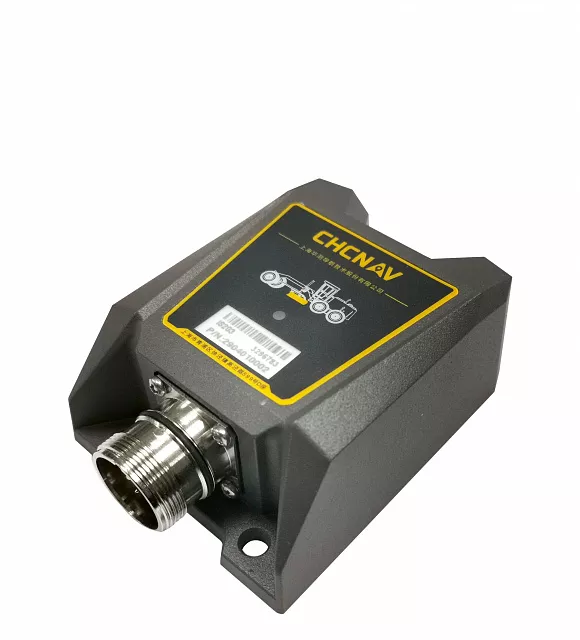

IS203 инерциальный датчик	Разрешение	0.01 °
	Точность	0.1 °
	Частота обновления	100HZ

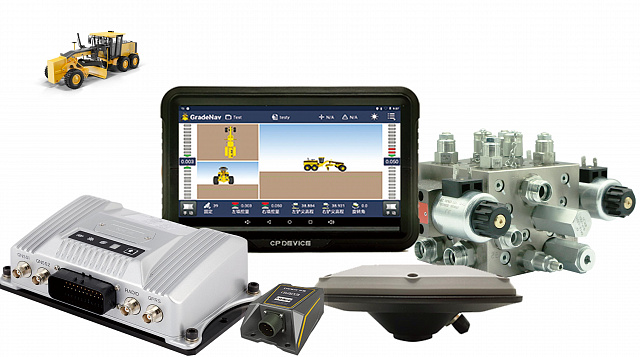

Комплектация

Базовая

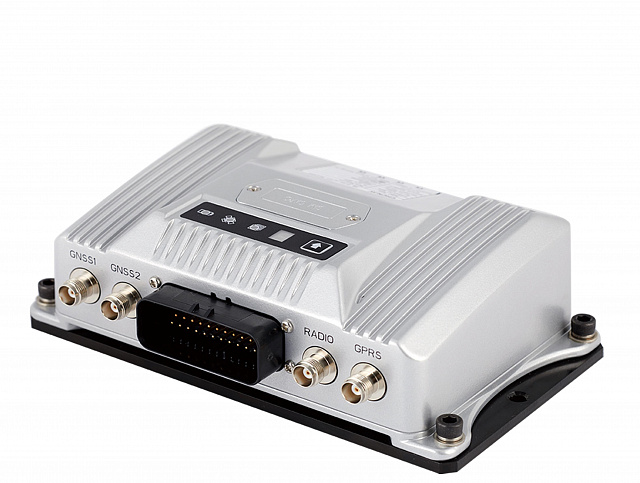

Аппаратура спутниковая геодезическая MC201

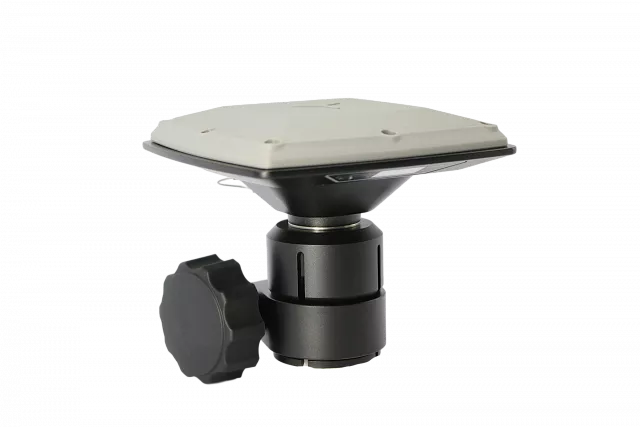

ГНСС-антенна AT311T
Планшет CB-9110
Предустановленное программное обеспечение GradeNav2.0
Переключатель левый SW-01 Control Switch-L
Переключатель правый SW-01 Control Switch-R
Выключатель питания
Инерциальный датчик IS203

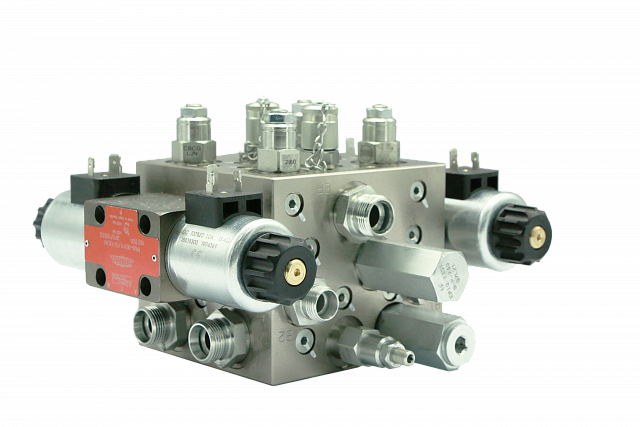

Гидравлический Клапан HV200
Соединительный кабель System Cable
Спиральный интерфейсный кабель (5м)
Антенный спиральный кабель
Антенна 4G QT0827L2
Антенна УКВ с магнитным креплением
Комплект штанг металлических L-образных для установки антенн с крепл.на отвал (2шт)
Комплект РВД
Кейс для транспортировки
Веха

Оплата и доставка

Мы осуществляем доставку по всей стране.

Срок доставки составляет от 3 до 7 рабочих дней, в зависимости от вашего местоположения.

Стоимость доставки рассчитывается автоматически при оформлении заказа.

Оплата:

Мы принимаем оплату банковскими картами, электронными платежами и наличными при получении заказа.

Предоплата требуется для подтверждения заказа.

Пожалуйста, убедитесь в правильности указанных данных при оплате.

Если у вас возникли дополнительные вопросы или требуется помощь, не стесняйтесь обращаться к нашей службе поддержки. Благодарим за выбор нашего сервиса!

Важная информация

Порядок и условия оплаты вносятся в договор купли-продажи, по согласованию сторон

Уполномоченный представитель дилера:

Заместитель руководителя отдела продаж направления «Machine Control» ООО «ДДВ»

Гришаев Андрей

E-mail: sales@dwtxs.ru /aGrishaev@dwtxs.ru

Телефон: +7 (925) 979-59-99

ОБРАТИТЕ ВНИМАНИЕ!

! В цену комплекса включены: доставка/монтаж/демонтаж и настройка системы на бульдозер с первичным обучением персонала, (в случае переустановки оборудования,повторный нонтаж оплачивается отдельно по согласованию)

! ПЕРСОНАЛЬНО, в цену комплекса включены: подготовка оборудования (проверка и настройка), вторичный инструктаж и обучение оператора, 1 выезд* сервисного инженера в течении сезона, беплатное обновление ПО системы (при наличии обновлений). *-наличие транспортной доступности, удаленность не более 600 км. от Москвы или Краснодара.

! Гарантия: 1 год. Гарантийное и пост гарантийное обслуживание техники.

! Все необходимые запчасти всегда в наличии на складе в Москве, Санкт-Петербурге, Краснодаре, Тюмени

! Срок поставки: В НАЛИЧИИ НА СКЛАДЕ В Г. МОСКВА.

! Предложение действительно в течение 20 дней.

Адрес офиса: 142784, г. Москва, г. Московский, ул. Хабарова, вл. 9, стр. 1
