Как выбрать GNSS-комплект для геодезии: состав, точность, совместимость

GNSS-комплект — это не просто «приёмник с антенной». Это целая система, которая включает несколько устройств, и от правильного подбора каждого элемента зависит, насколько быстро и точно вы будете работать.

Многие покупатели совершают типичную ошибку: ориентируются только на название бренда или цену, не вникая в детали. А потом оказывается, что приёмник не ловит сигнал в ваших условиях, контроллер неудобен, связь обрывается, а точность не соответствует требованиям заказчика.

В этой статье мы подробно разберём, из чего состоит GNSS-комплект, какие параметры действительно важны, как они влияют на работу, и какой комплект подойдёт для кадастра, для строительства, для изысканий и для сложных промышленных объектов. Материал основан на реальных сценариях, без рекламных штампов.

Часть 1. Что входит в GNSS-комплект

Типовой геодезический GNSS-комплект состоит из следующих элементов.

1. Базовый приёмник (база)

Базовая станция — это приёмник, который устанавливается на точке с известными координатами (или определяется по спутникам в режиме статики) и передаёт поправки роверу. Она может быть:

• Отдельным устройством (например, PrinCe iBase) — ставится на штатив, работает от внешнего аккумулятора.
• Встроенной в ровер — некоторые комплекты используют один приёмник как базу, а второй как ровер (режим «база-ровер»).

2. Ровер (мобильный приёмник)

Это приёмник, с которым геодезист ходит по объекту, измеряя точки. Он устанавливается на веху и подключается к контроллеру. Ровер получает сигналы со спутников и поправки от базы (по радиоканалу или через интернет) для вычисления координат в реальном времени (RTK).

3. Контроллер (полевой компьютер)

Это планшет или специализированное устройство с полевым программным обеспечением. Он управляет приёмником, отображает карту, записывает точки, выполняет вынос проекта. В современных комплектах контроллер может быть заменён на защищённый смартфон или планшет.

4. Веха (штатив для ровера)

Телескопическая штанга, на которую крепится ровер. Бывает фибергласовая (лёгкая, не проводит ток) или карбоновая (ещё легче). Важна жёсткость — от неё зависит точность при наклонных измерениях.

5. Радиомодем (или GSM-модем)

Обеспечивает передачу поправок от базы к роверу. Варианты:

• УКВ-радиомодем — работает в прямой видимости, дальность до 5–10 км, не требует сотовой сети.
• GSM/4G-модем — передаёт поправки через интернет (NTRIP-протокол), дальность не ограничена, но нужна сотовая сеть.
• Встроенный модем — есть в некоторых приёмниках.

6. Кейс (транспортировочный)

Ударопрочный чемодан для хранения и переноски всего комплекта. Защищает от пыли, влаги и ударов.

7. Зарядные устройства, кабели, крепления

В комплект также входят зарядные блоки, USB-кабели, адаптеры для крепления на веху и штатив.

Часть 2. Основные характеристики приёмников

Чтобы выбрать правильный приёмник, нужно понимать, что скрывается за цифрами и аббревиатурами в техническом описании.

Количество частот (L1, L2, L5)

Спутники передают сигналы на нескольких частотах. Чем больше частот принимает приёмник, тем лучше он компенсирует ионосферные помехи и тем выше точность в сложных условиях.

• Одночастотные (L1) — базовый уровень, точность 1–3 м, подходят для навигации и ГИС-задач, не для геодезии.
• Двухчастотные (L1/L2) — стандарт для геодезии, точность в RTK 1–3 см, в статике — миллиметры.
• Трёхчастотные (L1/L2/L5) — современный стандарт, дают максимальную устойчивость сигнала, особенно вблизи высоких зданий или в лесной зоне.

В профессиональных приёмниках (например, PrinCe i80 Pro на чипе UM980 или CHCNAV) поддерживаются все современные частоты, включая L5, что обеспечивает стабильную работу даже в сложных условиях.

Количество спутниковых систем

Приёмник должен работать не только с GPS (США), но и с ГЛОНАСС (Россия), Galileo (Европа) и BeiDou (Китай). Чем больше систем поддерживается, тем больше видимых спутников, особенно в городской застройке или в горной местности. Мультисистемный приёмник может видеть 30–40 спутников против 10–12 у GPS-only.

Режимы работы

• RTK (Real-Time Kinematic) — поправки передаются в реальном времени по радио или через интернет. Точность 1–3 см.
• Статика — длительные наблюдения (от 20 минут до нескольких часов) с последующей постобработкой. Точность — миллиметры.
• Кинематика (PPK) — постобработка данных, собранных в движении. Применяется для съёмки с транспортных средств или дронов.
• RTK с сетью базовых станций (NTRIP) — поправки приходят через интернет от региональной сети базовых станций. Не нужна своя база.

Встроенный IMU (инерциальный модуль)

IMU позволяет измерять точки даже при наклоне вехи до 30–60°. Раньше при наклоне нужно было точно центрировать веху над точкой. С IMU вы можете слегка наклонить веху (например, в кустах или у стены), и приёмник сам скорректирует координаты на угол наклона. Это сильно ускоряет работу.

Частота обновления

Показывает, как часто приёмник выдаёт новые координаты. Для статичных измерений достаточно 1 Гц (1 раз в секунду). Для динамических работ (например, съёмка с движущегося автомобиля) нужно 5–10 Гц.

Часть 3. Как выбрать комплект под задачи

Задача 1. Кадастровые работы и межевание

Требования:

• Точность 5–10 см (для кадастра допустимо, но лучше иметь запас).
• Простота использования.
• Надёжная работа в открытой местности и у лесополос.
• Невысокая стоимость.

Рекомендация: Двухчастотный мультисистемный приёмник с поддержкой RTK, базовый контроллер на Android, веха из фибергласа. Радиомодем необязателен — можно использовать NTRIP через сотовую связь, если есть покрытие.

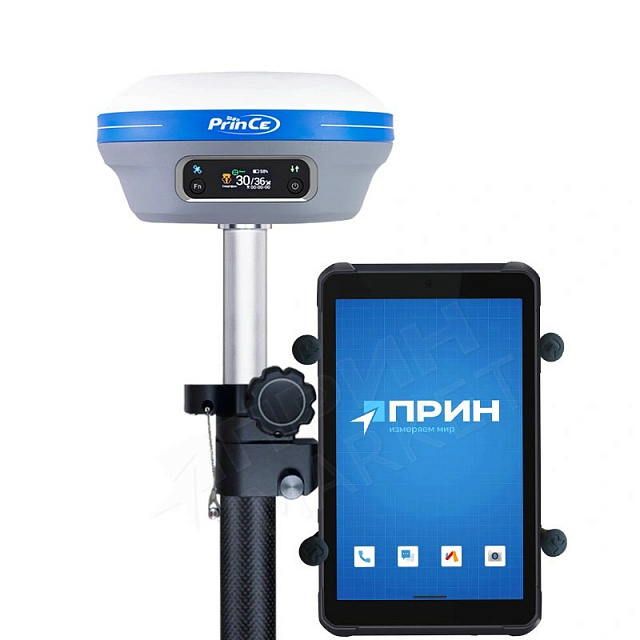

Пример из каталога: Комплект PrinCe i80 Pro (UM980) + HCE620 — отличное решение: надёжный приёмник, современный контроллер, оптимальная цена для кадастровых инженеров.

Задача 2. Строительная разбивка и исполнительная съёмка

Требования:

• Высокая точность в RTK (1–3 см).
• Быстрая работа в динамике.
• Частая смена точек, удобный контроллер с картой.
• Работа в условиях стройки (пыль, вибрации).

Рекомендация: Двух- или трёхчастотный приёмник с IMU (для наклонных измерений), контроллер с крупным экраном и хорошей защитой (IP67). Желательно иметь свой радиомодем для надёжной связи на объекте, если сотовая сеть нестабильна.

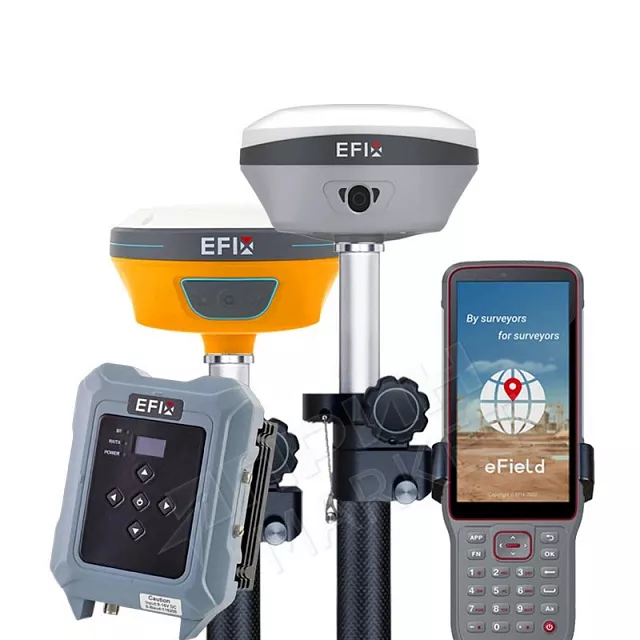

Пример из каталога: Комплект EFIX F8 + EFIX C5 + EFIX FC2 — профессиональное решение с радиомодемом и высоким быстродействием.

Задача 3. Инженерные изыскания и создание опорных сетей

Требования:

• Миллиметровая точность в статике.
• Долгое время автономной работы.
• Возможность постобработки в сложных форматах (RINEX).
• Работа с несколькими референцными станциями.

Рекомендация: Трёхчастотный геодезический приёмник с поддержкой всех систем, возможностью работы в статике и кинематике, большим объёмом встроенной памяти. Желательно наличие внешнего антенного кабеля для работы в сложных условиях.

Пример из каталога: Комплект iBase со штативом + i80Pro (UM980) ровер + HCE600 — идеален для создания опорной сети с высокой точностью.

Задача 4. Вертикальное бурение и специальные работы

Требования:

• Высокая точность позиционирования в ограниченном пространстве.
• Индикация отклонений от вертикали/горизонтали.
• Специализированное ПО.

Рекомендация: Системы позиционирования для вертикального бурения (например, ComaNav SINO GNSS XP400-1, XP300-1, XP100-1), которые есть в отдельном разделе вашего каталога. Они включают специальные контроллеры и ПО для управления буровой установкой.

Часть 4. Контроллер: удобство и функциональность

Контроллер — это интерфейс между вами и приёмником. От него зависит, насколько комфортно вы будете работать в поле.

Что важно в контроллере:

• Операционная система. Android более универсален, позволяет устанавливать привычные приложения, обновлять ПО через Google Play. Windows CE устаревает, но ещё встречается в бюджетных моделях.
• Экран. Яркий, сенсорный, с защитой от солнца. Чем больше диагональ (5–7 дюймов), тем удобнее работать с картой.
• Защита. IP67 или выше — пыле- и влагозащита, падение с высоты до 1,2 м.
• Ёмкость аккумулятора. 8–12 часов активной работы — минимальный стандарт.
• Беспроводная связь. Bluetooth, Wi-Fi, 4G — для подключения к приёмнику и интернету.

В вашем каталоге есть контроллеры HCE600, HCE620, HLC800 — все с Android, высокой защитой и длительным временем работы. HCE620 — новинка, с улучшенным процессором и большим экраном.

Часть 5. Аксессуары, о которых часто забывают

• Веха. Карбоновая веха легче фибергласовой, но дороже. Выбирайте по весу и жёсткости. Для работы в поле важна телескопическая конструкция с быстрозажимным механизмом.
• Штатив для базы. Лёгкий алюминиевый или фибергласовый. Устойчивость к ветру и вибрациям критична для базы.
• Внешний радиомодем. Если встроенного модема недостаточно, внешний увеличивает дальность передачи поправок до 10–15 км.
• Сумка или кейс. Защищает приборы при транспортировке. Желательно с индивидуальными ложементами под каждый элемент.
• Внешняя антенна. Для улучшения приёма в сложных условиях (лес, городские каньоны) подключается дополнительная антенна с высоким коэффициентом усиления.

Часть 6. Совместимость и интеграция

При выборе комплекта учитывайте совместимость с вашим существующим ПО и оборудованием.

• Форматы данных. Приёмник должен выдавать сырые данные в стандартных форматах (RINEX, RTCM) для импорта в любые геодезические программы.
• Полевое ПО. Убедитесь, что контроллер работает с программой, к которой вы привыкли (или идёт в комплекте с ПО, которое покрывает ваши задачи).
• Интеграция с тахеометром. Некоторые комплекты позволяют объединять GNSS и тахеометр в единую систему (гибридные решения).

Сравнительная таблица: какой комплект под какую задачу

Что делать после прочтения

Теперь вы знаете, из чего состоит GNSS-комплект, какие характеристики приёмника важны, как выбрать контроллер, и какой комплект подойдёт для кадастра, строительства или изысканий.

Если вам нужно:

• Надёжное решение для кадастра и повседневной съёмки — смотрите комплекты PrinCe i80 Pro с контроллерами HCE600 или HCE620.
• Профессиональная система с радиомодемом для стройки — обратите внимание на EFIX F8 + EFIX C5 + EFIX FC2.
• Комплект для создания опорных сетей — выбирайте iBase со штативом + i80Pro ровер.
• Специализированное решение для вертикального бурения — изучите раздел «3D Системы позиционирования для вертикального бурения» (XP400-1, XP300-1, XP100-1).

Все эти комплекты представлены в разделе «Комплекты GNSS оборудования». Перейдите в каталог, выберите свою конфигурацию. Если сомневаетесь — свяжитесь с нами, поможем собрать комплект именно под ваши задачи.
